В качестве основы подсистем оперативной памяти мощных ноутбуков компания Kingston предлагает восьмигигабайтные модули SO-DIMM DDR3-1600 SDRAM (8GB PC3-12800), получившие наименование KVR16S11/8
Евгений Рудометов
>> Часть 1
Оценивая пригодность модулей памяти для использования в составе ноутбуков, следует учитывать, что кроме конструктива, типа и информационного объема, важными особенностями являются также максимальные тактовые частоты и временные параметры (тайминги, timing), тесно связанные с работой модулей.
Часть указанных характеристик модулей памяти KVR16S11/8 зашифрована в самом наименовании этих модулей:
- “KVR” — Kingston ValueRAM,
- “16” — 1600 МГц,
- “S” — SO-DIMM,
- “11” — латентность CAS, составляющая 11 нс,
- “8” — 8 Гбайт.
Из других характеристик KVR16S11/8 следует отметить следующие: тип памяти — DDR3-1600 (PC3-12800, CL11 204-Pin SO-DIMM); тактовая частота — 800 МГц; тайминги — 11-11-11 (при 1,5 В); напряжение питания — 1,5 В (1.425V ~ 1.575V); максимальная мощность — 2,580 Вт; рабочая температура — от 0°C до 85°C; температура хранения — от -55°C до +100°C, размер — 67,6 х 30,0 мм; подключение — 204 позолоченных контактов.
Указанные характеристики определяют производительность подсистемы оперативной памяти, а через нее и производительность всей системы компьютера.

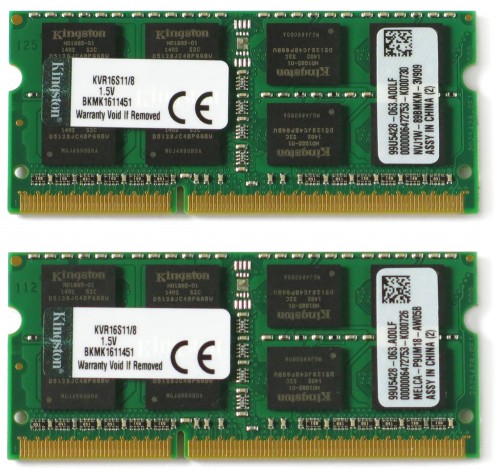

Внешний вид модулей оперативной памяти SO-DIMM KVR16S11/8 (PC3-12800, CL11 204-Pin SO-DIMM) представлен на рис. 2.
Рис. 2. Два модуля SO-DIMM KVR16S11/8

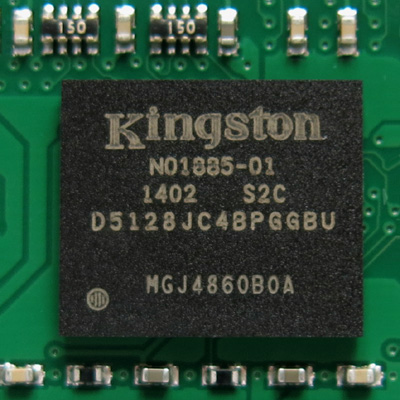

Основными элементами каждого модуля SO-DIMM KVR16S11/8 являются шестнадцать одинаковых микросхем 512M x 8-bit FBGA, расположенных на обеих сторонах печатной платы модуля. Одна из таких микросхем представлена на рис. 3.
Рис. 3. Одна из микросхем модуля SO-DIMM KVR16S11/8
Следует отметить, что производитель делает акцент на высоком качестве своих изделий. Подчеркивается, что в процессе выпуска модулей памяти осуществляется тщательный входной контроль комплектующих и контроль всех этапов производства. На последнем этапе выполняется еще и полное тестирование всех устройств памяти. Как результат затраченных усилий модули SO-DIMM KVR16S11/8, как, впрочем, и все модули памяти компании Kingston, имеют пожизненную гарантию, что и указано в сопровождающей данные изделия документации (рис. 4).
Рис. 4. Фрагмент сопровождающей SO-DIMM KVR16S11/8 документации,
посвященной гарантийным обязательствам
О конфигурации тестового компьютера и некоторых особенностях замены модулей памяти — в следующей части данной статьи.
