В качестве основы подсистем оперативной памяти мощных ноутбуков компания Kingston предлагает восьмигигабайтные модули SO-DIMM DDR3-1600 SDRAM (8GB PC3-12800), получившие наименование KVR16S11/8
Евгений Рудометов
>> Часть 2
Для оценки возможностей модулей KVR16S11/8 компании Kingston в качестве тестового компьютера был использован ноутбук HP ENVY 17 2070nr.

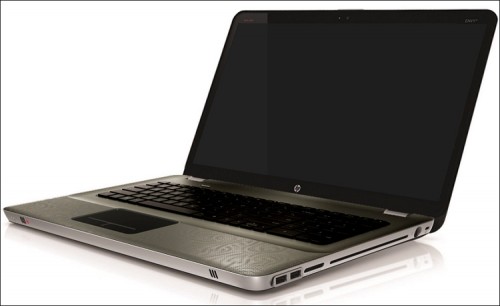

Рис. 5. Ноутбук HP ENVY 17 2070nr
Этот ноутбук, относящийся к линейке старших моделей HP, имеет в своем составе высокопроизводительные компоненты. В состав архитектуры данной модели (возможны разные конфигурации HP ENVY 17) входят следующие основные компоненты:
- Дисплей — 17,3-дюймовая ЖК-матрица TN с разрешением 1920 х 1080,
- Процессор — Intel Core i7-2630QM (Sandy Bridge, 4 физических ядра, работающих на тактовой частоте от 2,0 ГГц до 2,9 ГГц),
- Материнская плата — HP 159B с южным мостом HM67,
- Графическая подсистема — встроенная в процессор графика Intel HD Graphics 3000 и видеокарта AMD Radeon HD 6850M, выполненная на дискретных элементах,
- Оперативная память — два SO-DIMM DDR3-1333 общим объемом 6 Гбайт (2+4),
- Дисковая подсистема — два HDD по 500 Гбайт, установленные в RAID с чередованием,
- Оптический дисковод — HP DVDWBD TS-TB23L,
- Операционная система — Microsoft Windows 7 Home Premium 64-bit SP1.
Именно на основе этого ноутбука была продемонстрирована возможность простого и быстрого апгрейда подсистемы оперативной памяти. Благодаря замене штатных модулей на модули KVR16S11/8 информационный объем увеличился до максимального значения, составляющего 16 Гбайт для этого и других аналогичных моделей ноутбуков.
Необходимо отметить, что выполнение апгрейда подсистемы оперативной памяти состоит из ряда этапов, фактически совпадающих, за исключением незначительных нюансов, для очень многих ноутбуков. Так, например, чтобы выполнить указанную операцию, необходимо выключить ноутбук, отключить его от сети, вынуть аккумулятор, перевернуть ноутбук и открутить несколько винтов, удерживающих крышку специального отсека, в котором расположены модули памяти, снять эту крышку, добавить или заменить модули памяти.
Что же касается ноутбука HP ENVY 17 2070nr, то ряд этапов замены модулей памяти иллюстрируют приведенные ниже фотографии. На этих фотографиях отсек с модулями памяти отмечен красной рамкой. Однако, чтобы получить доступ к данному отсеку, прежде придется снять крышку отсека жестких дисков. Винты, которые удерживают крышки отсеков и которые следует откручивать, отмечены желтыми стрелками.

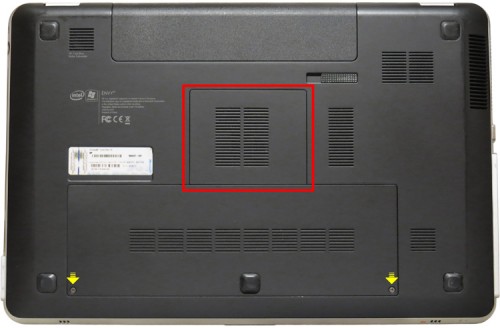

Рис. 6. Обратная сторона ноутбука HP ENVY 17 2070nr

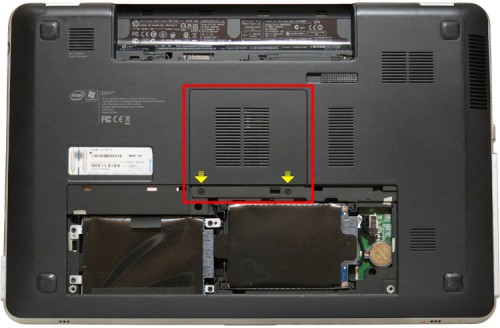

Рис. 7. Обратная сторона ноутбука без
аккумулятора и крышки отсека HDD

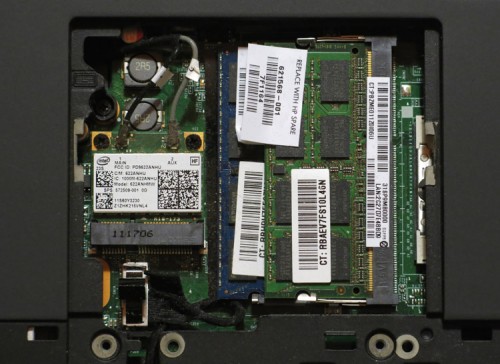

Рис. 8. Отсек со штатными модулями памяти

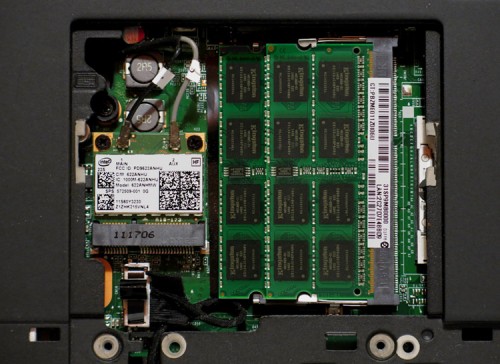

Рис. 9. Отсек с модулями KVR16S11/8
О работе ноутбука с модулями KVR16S11/8 компании Kingston — в следующей части данной статьи.
