На основе чипсета Intel Z77 Express компания Gigabyte выпустила модель GA-Z77X-UP7, ставшую очередным флагманом ее материнских плат
Евгений Рудометов
>> Часть 2
Материнская плата GA-Z77X-UP7 компании Gigabyte ориентирована на поддержку двух- и четырехъядерных процессоров Intel Core второго и третьего поколений в исполнении LGA1155 (32- и 22-нм техпроцесс соответственно) .
Двухканальная подсистема оперативной памяти материнской платы GA-Z77X-UP7 представлена четырьмя слотами для модулей DIMM DDR3-1600/1333/1066 МГц без коррекции ошибок (non-ECC), в режиме разгона — до DDR3-2800 МГц.
Максимальный объем модулей оперативной памяти составляет 32 Гбайт, но в случае 32-разрядных операционных систем поддерживается только 4 Гбайт. Остается отметить, что соответствующие цепи управления подсистемой памяти, как и в предшествующих моделях, входят не в состав чипсета, а в состав полупроводникового кристалла процессора.
Оценивая особенности GA-Z77X-UP7, необходимо подчеркнуть, что инженеры Gigabyte реализовали на плате несколько разъемов PCI Express x16 (рис. 4).

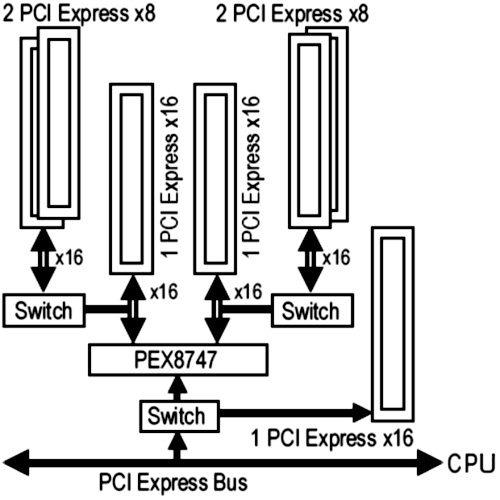

Рис. 4. Видеоподсистема материнской платы GA-Z77X-UP7
Эти разъемы предусматривают возможность организовать видеорежимы NVIDIA 4-Way SLI или ATI CrossFireX для четырех графических плат, участвующих в формировании одного изображения. Это значительно увеличивает производительность видеоподсистемы, а, следовательно, сокращает время обработки и вывода генерируемых видеоданных.
Дисковая подсистема, в рамках характеристик чипсета Intel Z77, представлена тремя портами SATA 3 Гбит/с и двумя портами SATA 6 Гбит/с.
Средствами дополнительных микросхем число портов SATA 3 Гбит/с и SATA 6 Гбит/с на GA-Z77X-UP7 увеличено. При этом один из портов — mSATA 3 Гбит/с предназначен для миниатюрного модуля mSSD, устанавливаемого в специальный разъем и увеличивающего скорость работы системы. Накопители mSATA просты в установке, занимают мало места, мало потребляют и не требуют лишних кабелей.
Кроме того, можно воспользоваться и функциями RAID, организовав режимы 0, 1, 5 или 0+1 (10). Это расширяет возможности дисковой подсистемы, обеспечивая повышение скорости ее работы и/или повышение надежности.
Для повышения надежности работы и дополнительной защиты от сбоев и вирусов в архитектуре GA-Z77X-UP7 реализована технология DualBIOS, предусматривающая применение двух микросхем BIOS.
Сетевые функции реализованы с помощью двух микросхем — Intel GbE LAN (10/100/1000 Мбит) и Atheros GbE LAN (10/100/1000 Мбит), формирующих два гигабитных канала.
Для реализации звуковых возможностей компьютерной системы в архитектуре GA-Z77X-UP7 применен качественный аудиокодек Realtek ALC898 стандарта High Definition Audio. Он поддерживает до восьми звуковых каналов при высоком соотношении сигнал/шум.
Тема архитектуры материнской платы плата GA-Z77X-UP7 продолжена в следующей части данной статьи.
