Для рынка недорогих настольных компьютеров, ориентированных на выполнение несложных офисных и мультимедийных задач, компания Gigabyte выпустила компактную, энергоэкономичную материнскую плату GA-D425TUD
Евгений Рудометов
>> Часть 2
Архитектура GA-D425TUD
В составе материнской платы Gigabyte GA-D425TUD (GA-D425TUD) используются:
- качественные твердотельные конденсаторы,
- слои с линиями энергопитания и заземления удвоенной толщины,
- дроссели с ферритовыми сердечниками,
- силовые транзисторы с низким сопротивлением канала.
Для охлаждения основных компонентров материнской платы GA-D425TUD применяются следующие решения:
- для процессора Intel Atom D425 — небольшой радиатор с вентилятором,
- для микросхемы чипсета — только миниатюрный радиатор.
Подсистема оперативной памяти GA-D425TUD представлена двумя модулями стандарта DDR3. Эти модули оперативной памяти управляются контроллером, который встроен в состав используемого в архитектуре платы процессора Intel Atom D425.
В архитектуре материнской платы GA-D425TUD используется интегрированная видеоподсистема, встроенная в процессор Intel Atom D425. Данная видеоподсистема поддерживает аппаратное декодирование видео для плавного и качественного воспроизведения.
За управление устройствами ввода-вывода в GA-D425TUD отвечает единственная микросхема чипсета Intel NM10.
Встроенные в состав чипсета Intel NM10 средства для организации массива накопителей поддерживают:
-
четыре порта интерфейса Serial ATA 3 Гбит/с (SATA 3GB/s),
-
один порт Parallel ATA (PATA 100/66/33, ATA 100/66/33, IDE 100/66/33).
Это позволяет подключить:
-
четыре накопителя SATA,
-
два устройства IDE.
Для накопителей возможна реализация RAID 0/1/JBOD.
Архитектура материнской платы Gigabyte GA-D425TUD представлена в рис. 4, а на рис. 5 приведены ее структура и основные элементы.

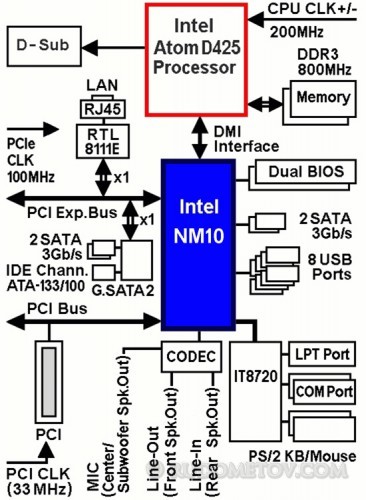

Рис. 4. Архитектура Gigabyte GA-D425TUD
Структура и основные компоненты материнской платы GA-D425TUD рассмотрены в следующей части данной статьи.
