Для недорогих, компактных компьютеров с процессорами AMD компания Gigabyte выпустила материнскую плату с интегрированными видеосредствами. Плата создана на основе чипсета восьмой серии AMD 880G
Евгений Рудометов
>> Часть 2
В материнской плате GA-880GMA-UD2H, созданной на основе чипсета AMD 880G с интегрированной графикой, используются проводники удвоенной толщины и твердотельные конденсаторы, а в цепях электропитания — транзисторы и ферритовые дроссели с низкими потерями. Это улучшает надежность работы, как в штатных режимах, так и при оверклокинге (overclocking – разгон).
Для обеспечения оптимальных условий работы микросхемы чипсета снабжены небольшими радиаторами.
Материнская плата GA-880GMA-UD2H рассчитана на процессоры AMD линеек AMD Phenom II и Athlon II, включая, например, шестиядерные модели AMD Phenom II X6. Процессоры устанавливаются в разъем стандарта AM3. Такой разъем, расположенный на GA-880GMA-UD2H, представлен на рис. 4.

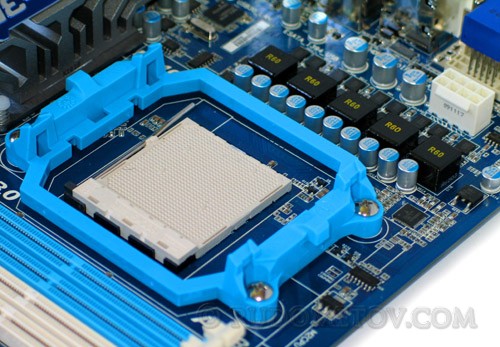

Рис. 4. Разъем стандарта AM3
В двухканальной подсистеме памяти могут использоваться до четырех модулей памяти DDR3 1800/1333/1066. Частота 1800 МГц достижима в режимах оверклокинга, при этом успех зависит от используемых модулей памяти и процессора. Здесь необходимо напомнить, что двухканальный контроллер памяти уже несколько поколений процессоров AMD встроен не в состав чипсета, а в полупроводниковый кристалл процессора.
Из особенностей материнской платы GA-880GMA-UD2H следует отметить наличие интегрированных в чипсет видеосредств ATI Radeon 4250 (DirectX10.1). Возможностей данных средств вполне достаточно не только для типичных офисных приложений, но и для мультимедийных задач, например для воспроизведения аудио и видео, включая видеофильмы стандартов HD.
В тех случаях, когда мощности встроенных видеосредств недостаточно для выполнения задач, требовательных к ресурсам, можно расширить возможности видеоподсистемы за счет добавления внешнего видеоадаптера, созданного на основе графического процессора (GPU) и дискретных элементов. Благодаря поддержке интерфейса PCI-Express 2.0 и технологии ATI Hybrid CrossFireX Technology можно объединить вычислительную мощь интегрированного графического ядра и подключенного к плате видеоадаптера на дискретных элементах.
Архитектура материнской платы GA-880GMA-UD2H представлена на рис. 5.

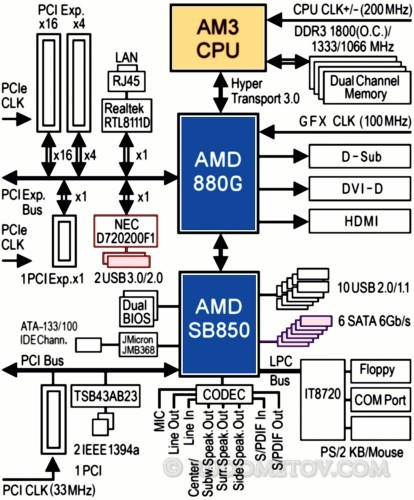

Рис. 5. Архитектура материнской платы GA-880GMA-UD2H
Некоторые подробности построения видеоподсистемы и другие особенности материнской платы GA-880GMA-UD2H рассмотрены в следующей части данной статьи.
