Для недорогих, компактных компьютеров с процессорами AMD компания Gigabyte выпустила материнскую плату с интегрированными видеосредствами. Плата создана на основе чипсета восьмой серии AMD 880G
Евгений Рудометов
>> Часть 3
Для поддержки внешних видеоадаптеров в архитектуре материнской платы присутствуют два видеослота конструктива PCI Express 2.0 x16. Однако здесь необходимо отметить, что чипсет AMD 880G предусматривает использование только одного внешнего видеоадаптера, поэтому возможность использования двух — это разработка конструкторов Gigabyte.
Один из видеослотов GA-880GMA-UD2H рассчитан на режим PCI Express x16, второй — PCI Express 2.0 x4.
Наличие двух видеослотов обеспечивает возможность формирования выводимых кадров видеоизображений с помощью двух видеоадаптеров, работающих параллельно (технология ATI CrossFireX).
При этом в случае одновременного использования двух видеоадаптеров конструкторы GA-880GMA-UD2H честно предупреждают, что каждый из них будет работать в режиме x4. А при установке одной видеокарты, первый порт получает все 16 линий.
Здесь следует напомнить, что оба слота и оба видеоадаптера поддерживают стандарт 2.0, что означает удвоенную по сравнению со стандартом 1.0 полосу частот.
Из других особенностей архитектуры GA-880GMA-UD2H следует отметить, что микросхемы чипсета AMD 880G поддерживают интерфейсы PCI, PCI Express, USB и SATA.
Благодаря второй компоненте AMD 880G — AMD SB850 в данной материнской плате реализовано 6 портов нового интерфейса SATA3 (один из них используется как eSATA для подключения скоростных устройств периферии) с пропускной способностью 6 Гбит/с и поддержкой RAID 0, 1, 5, 10, JBOD. А еще благодаря использованию этой микросхемы в архитектуре материнской платы GA-880GMA-UD2H реализована поддержка 10 портов USB 2.0/1.1.
В дополнение к чипсету AMD 880G в составе GA-880GMA-UD2H используется еще и ряд специализированных микросхем.
Среди них используемый в GA-880GMA-UD2H контроллер NEC SuperSpeed USB 3.0 с пропускной способностью — до 5 Гбит/с. Этот контроллер стал основой фирменного решения, получившего наименование GIGABYTE 3x USB Power Boost. Данное решение обеспечивает совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличаются повышенным энергопотреблением.

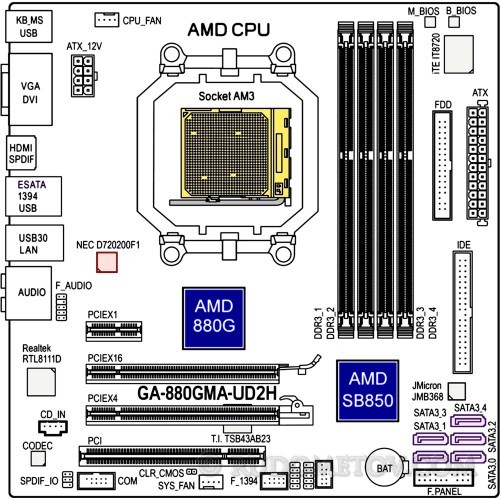

Структура материнской платы GA-880GMA-UD2H и ее основные элементы представлены на рис. 6.
Рис. 6. Структура и основные элементы материнской платы GA-880GMA-UD2H
Энергопитание осуществляется через систему импульсных многофазных преобразователей с изменением числа активных фаз в зависимости от загрузки процессора — технология DES (Dynamic Energy Saver). Это уменьшает энергопотребление, а, следовательно, и теплообразование, что снижает нагрузку на средства охлаждения. В результате существенно уменьшается акустический шум от охлажающих компьютерные подсистемы вентиляторов.
В дополнение к аппаратным средствам в GA-880GMA-UD2H традиционно реализован и ряд фирменных программных разработок, расширяющих возможности, облегчающих настройку и эксплуатацию компьютерных систем.
Некоторые подробности фирменных разработок рассмотрены в следующей части данной статьи.
