Компания BBK в семействе цифровых телевизионных ресиверов предлагает модель SMP246HDT2, реализующая не только функции ресивера, но и HD-медиаплеера
Евгений Рудометов
>> Часть 1
Устройство имеет красивый дизайн, компактные размеры, небольшой вес. Электронные компоненты размещены в металлическом корпусе. Все разъемы, за исключением порта USB 2.0, который конструкторы вынесли на переднюю (фронтальную) панель, расположены на задней панели корпуса (рис. 3).

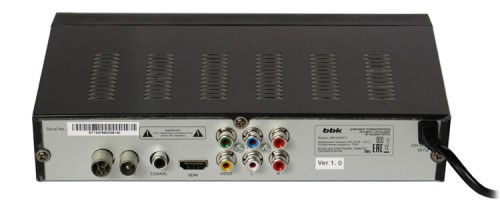

Рис. 3. Задняя панель с разъемами
Управление ресивером осуществляется с помощью встроенных в его конструкцию клавиш управления. Эти элементы и средства индикации вынесены на переднюю панель корпуса, выполненную из черного пластика. Полированная поверхность этой панели требует аккуратного обращения, так как удаление с ее поверхности отпечатков пальцев и других загрязнений может привести к появлению царапин.

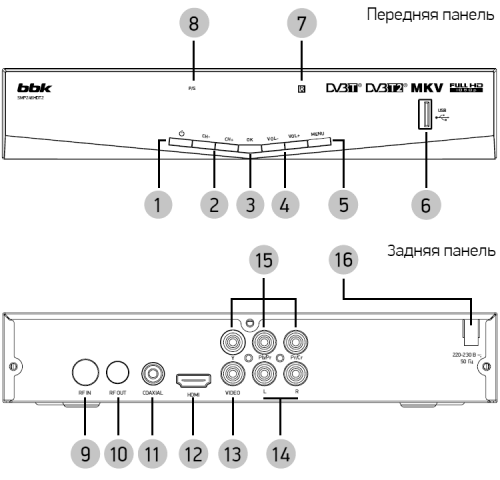

Местонахождение и расшифровка элементов управления, порта, разъемов и средств индикации приведены на рис. 4. Работа с ними описана в прилагающейся документации, pdf-версию инструкции можно скачать с фирменного сайта BBK.
Рис. 4. Средства управления, порт и разъемы
1. Переключение режимов Работа/Ожидание.
2. Переключение каналов (CH-/CH+).
3. Подтверждение (OK).
4. Изменение уровня громкости (VOL-/VOL+).
5. Выход в режим МЕНЮ (MENU).
6. Порт USB 2.0 для подключения внешних накопителей (USB).
7. Приемник инфракрасных лучей (IR, сигналы подаются от пульта ДУ).
8. Индикатор режимов Работа/Ожидание (P/S).
9. Антенный вход (RF IN).
10. Антенный выход транзитного канала (RF OUT).
11. Разъем коаксиального цифрового аудиовыхода (COAXIAL).
12. Разъем HDMI для передачи сигнала на ТВ/Монитор.
13. Разъем композитного видеовыхода (VIDEO).
14. Разъемы аудио стерео (L, R).
15. Разъемы компонентного выхода (Y, Pb/Pr, Pr/Cr).
16. Шнур энергопитания от сети переменного тока (220-230 В, 50 Гц).
Хотя в конструкции данного ресивера предусмотрены все необходимые средства, более привычно, а главное – более удобно, использовать комплектный пульт дистанционного управления, входящий в состав комплекта. Пульт легкий, компактный, с большим количеством миниатюрных клавиш (рис. 5). Правда, малые размеры клавиш и плотное их размещение могут огорчить обладателей крупных пальцев, но это обычная плата за сверхкомпактность пультов ДУ.

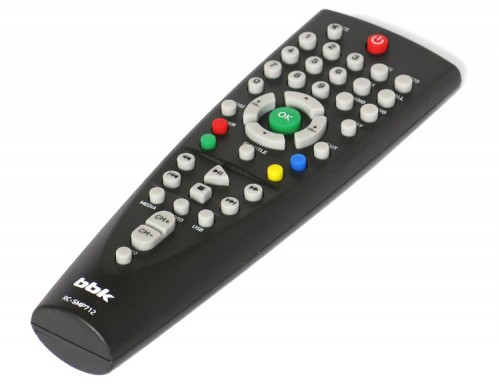

Рис. 5. Пульт дистанционного управления
Энергопитание ресивера SMP246HDT2 осуществляется от сети переменного тока. Все элементы преобразователя скрыты в корпусе устройства, наружу выведен только силовой шнур с вилкой европейского стандарта, обеспечена совместимость с требованиями российского стандарта энергопитания бытовых приборов. Допустимый диапазон подаваемого на устройство напряжения невелик: 220-230 В.
Подключение ресивера SMP246HDT2 не требует высокой квалификации и осуществляется следующим образом (рис. 4, рис. 6):
- Подключить выходной коаксиальный разъем внешней или внутренней антенны к входному коаксиальному разъему ресивера,
- Подключить ресивер к телевизору с помощью соответствующего кабеля,
- Провести настройку ресивера и поиск с его помощью цифровых каналов.

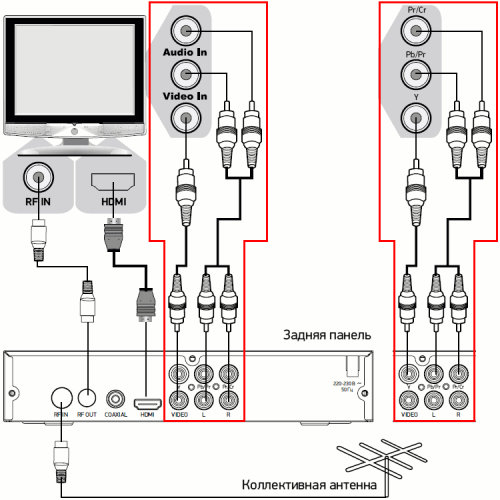

На рис. 6 представлена схема системы, всего приемного комплекса, с ресивером SMP246HDT2. Здесь же приведены разные варианты подключения телевизора, который может иметь разные интерфейсы.
Рис. 6. Схема приемного комплекса с ресивером SMP246HDT2
В состав типового приемного комплекса c ресивера SMP246HDT2 входят следующие компоненты (рис. 6):
-
Антенна, внешняя (коллективная) или внутренняя (лучше активная),
- Ресивер SMP246HDT2,
- Кабели аудио/видео,
- Телевизор.
В следующей части данной статьи — о тестировании ресивера SMP246HDT2.
