Для поддержки высокопроизводительных процессоров Intel Core i7 компания Gigabyte выпустила материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета Intel X58 и обладающую широкими функциональными возможностями
Евгений Рудометов
>> Часть 1
Комплект платы
В комплект материнской платы Gigabyte GA-EX58-EXTREME (GA-EX58-EXTREME) входят:
-
материнская плата GA-EX58-EXTREME;
-
комплект Hybrid Silent-Pipe;
-
набор кабелей для SATA, IDE, floppy;
-
внешние планки с портами SATA и IEEE 1394a;
-
коннекторы для реализации 2- и 3-Way SLI;
-
шильд для разъемов задней панели;
-
CD-ROM с программным обеспечением;
-
руководство пользователя и краткая инструкция по установке.

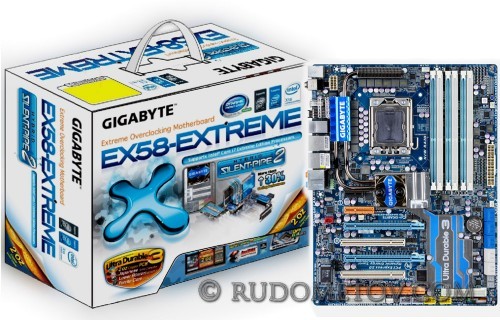

Рис. 2. Комплект материнской платы GA-EX58-EXTREME
Параметры и особенности платы

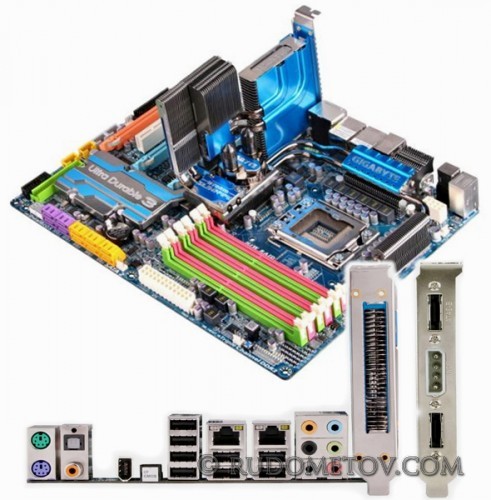

Внешний вид материнской платы GA-EX58-EXTREME и ее внешних разъемов представлен на Рис. 3.
В Таблице 1, приведены основные характеристики этой платы.
Рис. 3. Материнская плата GA-EX58-EXTREME
Таблица 1. Основные параметры GA-EX58-EXTREME
| Элементы и подсистемы | Параметры |
| Процессор | Intel Core i7 c LGA 1366 и шиной QPI |
| Чипсет | Intel X58 IOH и ICH10R |
| Оперативная память | 3 канала, 6 DIMM DDR3 1333/1066/800/667, non-ECC, до 24 Гбайт. |
| Аудио | HD Audio, до 8 каналов |
| Дисковые подсистемы | 10 SATA2 c SATA RAID, 1 IDE (2 устройства), 1 floppy |
| Внешние интерфейсы |
12 USB 2.0/1.1 (4 через планки), 3 IEEE1394a (2 через планку), 2 Gigabit LAN |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, 1 IEEE1394a, 8 USB 2.0/1.1, 2 RJ45, 1 Coaxial Digital Line Out, 1 Optical Digital Line Out, 6 разъемов аудио, 1 переключатель CMOS, |
| Слоты | 2 PCI Express x16, 1 PCI Express x8, 1 PCI Express x4, 1 PCI Express x1, 2 PCI |
| Форм-фактор | ATX, размеры платы 305 мм х 244 мм |
Особенности архитектуры GA-EX58-EXTREME приведены в следующей части данной статьи.
