Современные мультимедийные комбайны отличаются компактностью и многофункциональностью. Часто они способны воспроизводить и записывать не только аудио, но и видеоинформацию. Создаются они на основе небольшого количества микросхем высокой степени интеграции
Евгений Рудометов
Как дополнение к использованному в составе плеера MEGA VIEW 566 накопителю на жестких магнитных дисках , необходимо отметить наличие небольшой внешней платы со слотом. Посредством этого слота подключаются карточки флэш-памяти стандартов SD/MMC. Эта небольшая вспомогательная плата подключается к основной плате плеера MEGA VIEW 566 посредством гибкого плоского кабеля и соответствующего разъема, упомянутого выше. Данная компонента плеера вместе с плоским кабелем приведена на Фото 13.

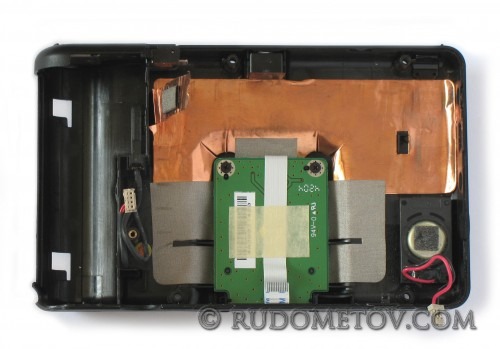

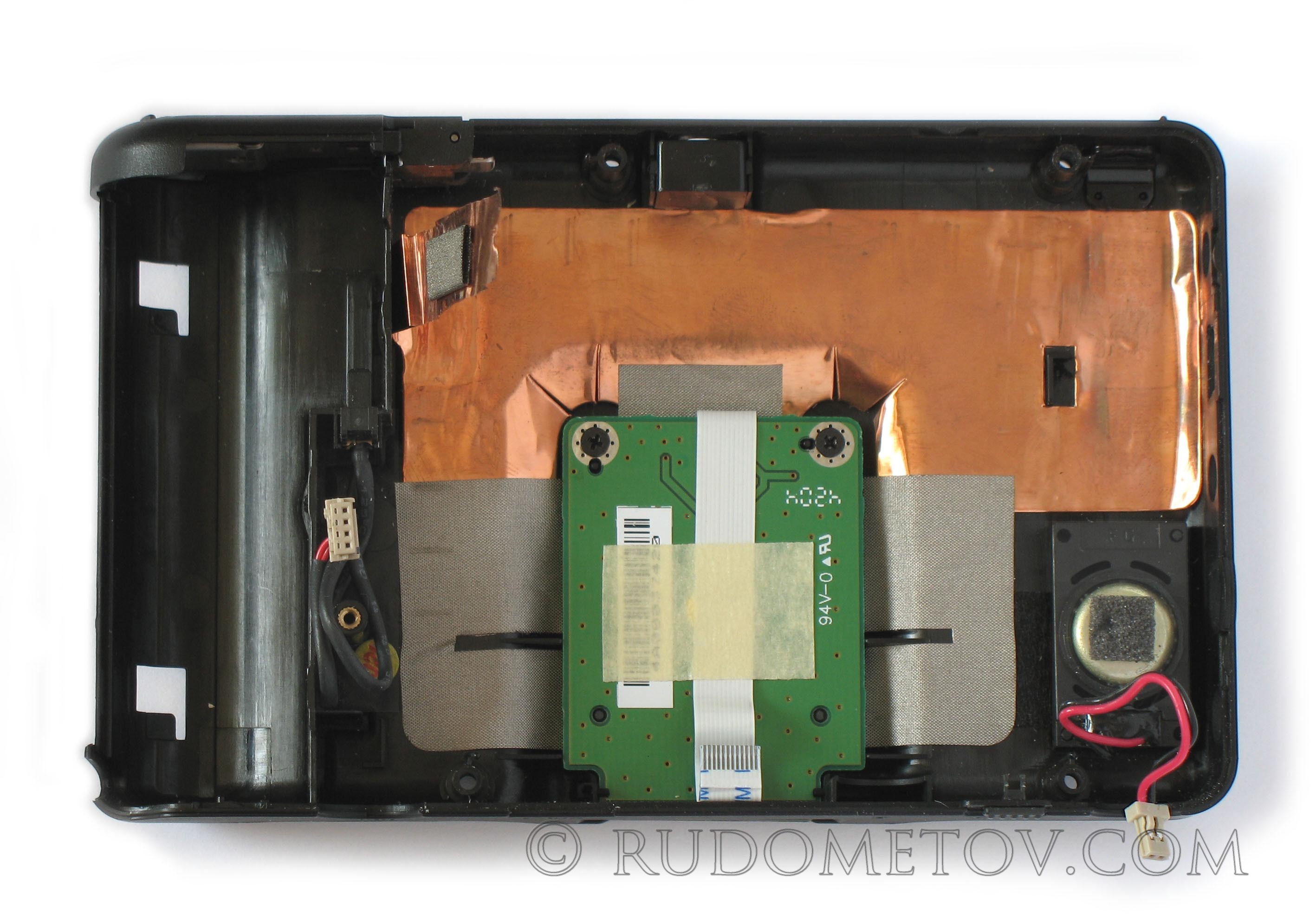

Фото 13. Плата со слотом под карточки флэш-памяти, установленная в корпусе плеера MSI MEGA VIEW 566
Рассматривая электронные компоненты, используемые в составе плеера, следует учитывать, что чрезвычайно компактное их размещение создает определенные трудности для конструкторов подобных устройств. Действительно, как следует из приведенных фотографий, в непосредственной близости расположены элементы, связанные с передачей и обработкой аналоговых сигналов. Их уровни нередко отличаются в десятки тысяч раз, а частоты — еще больше. При этом кроме активных и пассивных компонентов, расположенных на основной печатной плате, свою долю в общий негативный электромагнитный фон вносят микрофон и динамик (Фото 14). В корпусе плеера они расположены в непосредственной близости друг от друга.

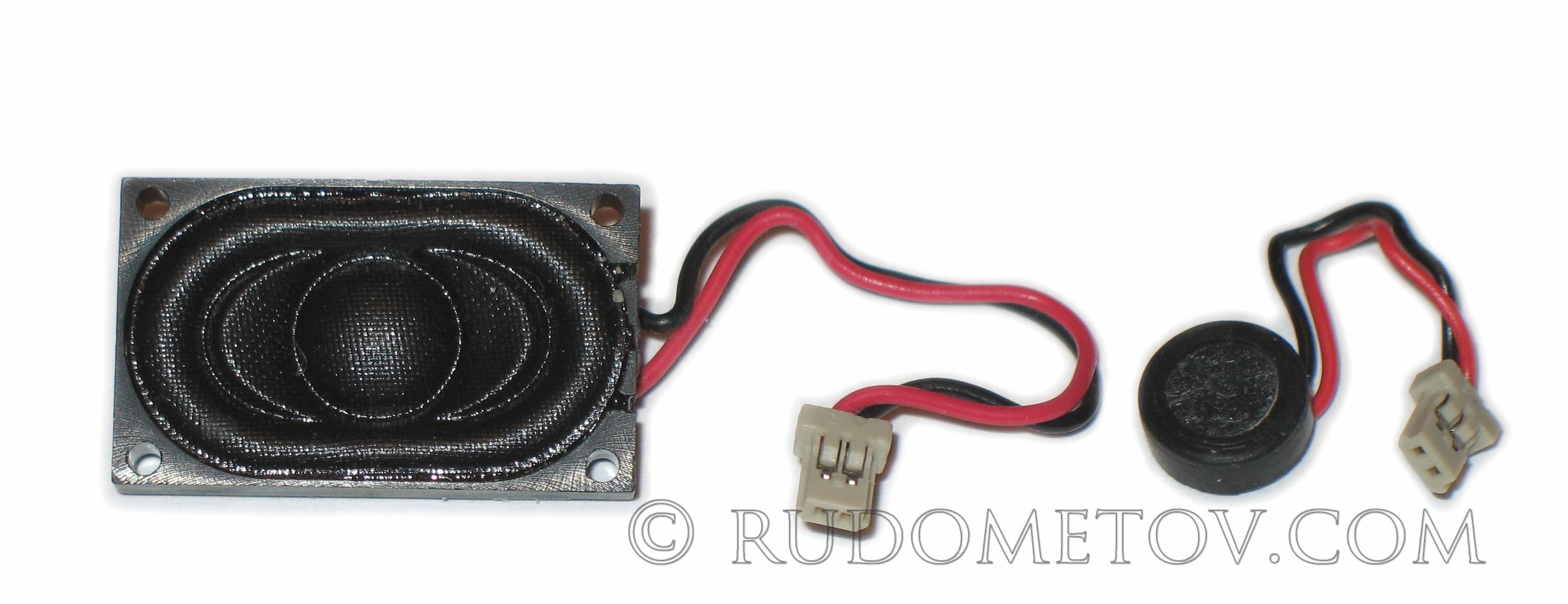

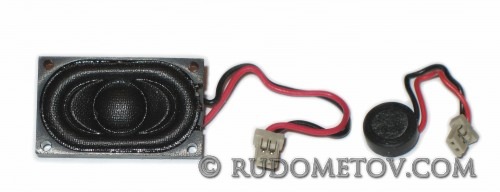

Фото 14. Динамик и микрофон, используемые в составе плеера MSI MEGA VIEW 566
А нередко рядом с аналоговыми элементами находятся цифровые компоненты, работающие на сравнительно высоких тактовых частотах. Они негативно влияют те только на аналоговые цепи, но нередко и друг на друга. Остается добавить, что проблему электромагнитной совместимости осложняют кабели, передающие аналоговые и цифровые сигналы.
Для обеспечения электромагнитной совместимости и повышения устойчивости работы указанных элементов в дополнение к многочисленным фильтрам, реализованным в электронной схеме, в конструкции плеера используется система электромагнитных экранов. Часть из них хорошо просматривается на представленных выше фотографиях (Фото 4, Фото 11, Фото 13). Без таких конструкторских ухищрений трудно было бы обеспечить работоспособность плеера в широком диапазоне его функциональных возможностей.
Заключение
Анализируя результаты разборки, следует признать, что предположение о возможном использовании в конструкции архитектуры и элементов ARM оказалось несостоятельным. Однако от этого ни сам плеер, ни его конструкция не стали менее интересными.
Действительно, основу схемотехнического решения данного устройства составил мощный медиапроцессор TMS320DM270 с двумя реализованными в нем производительными ядрами DSP и ARM , дополненными сопроцессорами и контроллерами. Этот медиапроцессор поддержан соответствующими элементами окружения. Часть из них представлена довольно сложными микросхемами. Они нередко снабжены локальными вычислительными ядрами, элементами оперативной и флэш-памяти, скоростными шинами, портами и т. п. Таким образом, плеер является фактически многопроцессорной системой с параллельной обработкой информации. Впрочем, как показывает опыт других устройств, использование многопроцессорных структур и параллельная обработка информации становится нормой не только для компьютеров, но и для мультимедийных устройств, включая их мобильные модели.
Остается добавить, что использованные компоненты высокой степени интеграции обеспечили широкий диапазон функциональных возможностей устройства при высокой его компактности и энергоэкономичности.
