Фирменная разработка Ultra Durable, используемая в материнских платах Gigabyte, прошла уже пять этапов эволюционного развития
Евгений Рудометов
>> Часть 2
Ultra Durable 3
В следующей версии Ultra Durable — Ultra Durable 3 к указанным элементам добавились очередные нововведения, затрагивающие уже саму топологию печатной платы. Они оказали существенное влияние на конструктивные особенности и функциональные возможности материнских плат.

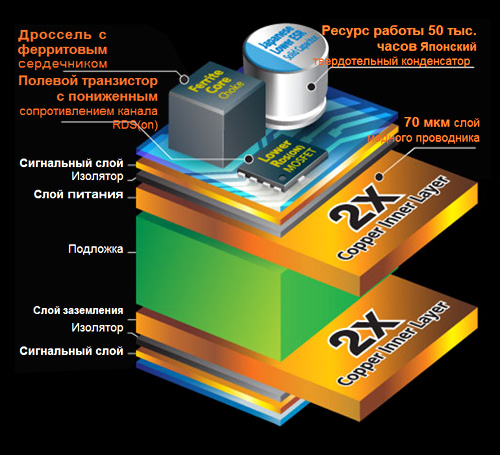

Материнские платы с технологией Ultra Durable 3 — это материнские платы, имеющие удвоенную толщину слоя меди в слоях питания и заземления. Если ранее в дизайне использовались медные слои толщиной 35 мкм (1 oz cooper PCB), то в новом дизайне — удвоенной толщины — 70 мкм (2 oz cooper PCB).
Исследования, проведенные разработчиками данного нововведения, свидетельствуют о существенном снижении температуры, повышение энергоэффективности и улучшении стабильности работы системы в жестких условиях разгона.
Прежде всего, это связано с уменьшением потерь на передачу токов высокого уровня. Действительно, в ряде случаев величина передаваемого тока достигает десятков ампер. Импульсные токи такого уровня, передаваемые по печатным проводникам, вызывают значительные перепады напряжений (U=I*R), что сказывается на стабильной работе элементов.
Кроме того, при таких передачах выделяется немало тепла, которого тем больше, чем выше сопротивление проводников. И чем больше сопротивление, тем больше энергии потрачено впустую. Для компенсации потерь приходится увеличивать число и мощность преобразователей, а также источника питания таких цепей. А это все повышает цену компьютера и стоимость его эксплуатации.
Не менее интересна и инициатива, связанная еще и с увеличением толщины слоя заземления в составе печатной платы.
Увеличение толщины слоя заземления не только улучшает энергопитание, но и позволяет улучшить экранировку высокочастотных цепей, что улучшает электромагнитную совместимость элементов.
В дополнение к перечисленному, удвоенная толщина слоев меди обеспечивает более эффективное охлаждение благодаря лучшему отводу тепла от критических участков материнской платы, в том числе от процессора и расположенных рядом с ним компонентов: в ряде случаев снижение нагрева в области передачи больших уровней тока может достигать 50°C.
Все это позволяет без нарушения надежности значительно повысить частоту работы элементов, что характерно для режимов разгона. А это означает существенное повышение производительности компьютера до уровней, недостижимых при традиционном дизайне материнских плат.
Ultra Durable 4
В дальнейшем конструкторы обратили внимание уже на изоляционный материал печатных плат. Внеся соответствующие изменения, они повысили защиту от влажности, что еще больше увеличило устойчивость, надежность и ресурс материнских плат.
В следующей части данной статьи — об Ultra Durable 5.
>> Часть 4
