Для процессоров микроархитектуры Nehalem, получивших наименование Intel Core i7, компания Gigabyte выпустила высокопроизводительную материнскую плату Gigabyte GA-EX58-EXTREME, созданную на основе топового чипсета
Евгений Рудометов
>> Часть 2
Материнская плата Gigabyte GA-EX58-EXTREME ориентирована на линейку процессоров Intel Core i7, выполненные по технологии 45 нм. При этом в число поддерживаемых данной платой процессоров включены и высокопроизводительные модели Intel Core i7 965 Extreme Edition, Intel Core i7 940, Intel Core i7 920
Для обеспечения оптимальных тепловых режимов микросхем чипсета Intel X58 и элементов VRM инженеры Gigabyte применили компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe). При этом, как и в ряде ранее объявленных топовых моделей, в конструкцию радиатора на микросхеме IOH заложена возможность использования еще и водяного охлаждения.
Как альтернативу, конструкторы платы предусмотрели решение, предусматривающее установку дополнительной системы охлаждения — модуль Hybrid Silent-Pipe (Рис. 5), составленный из двух радиаторов, соединенных тепловыми трубками.

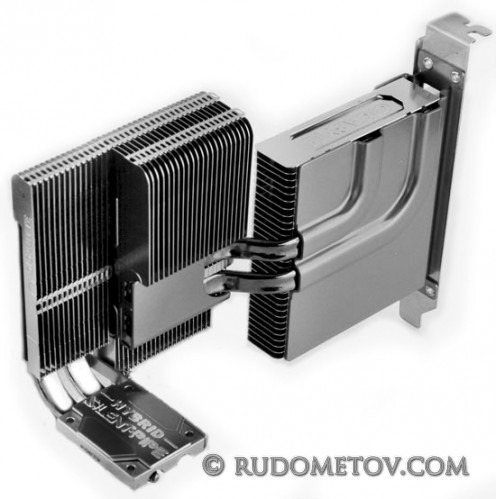

Рис. 5. Модуль Hybrid Silent-Pipe
Дополнительный радиатор крепится к основному радиатору на микросхеме IOH (Рис. 6). Получившаяся конструкция эффективно выполняет свои функции даже в режимах максимальной производительности, включая форсированные режимы эксплуатации (режимы оверклокинга), сопровождающиеся значительным теплообразованием.

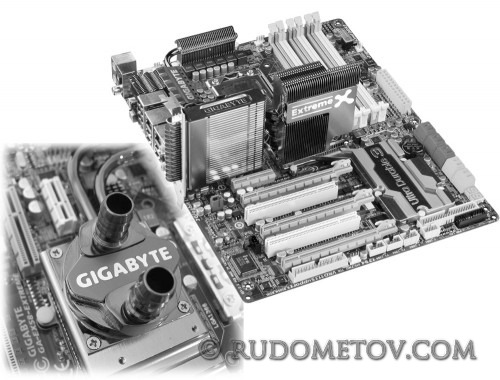

Рис. 6. Система водяного охлаждения с дополнительным радиатором
Обеспечению высокой производительности способствует подсистема оперативной памяти, рассчитанная на использование модулей DIMM высокопроизводительной памяти DDR3 1333/1066/800.
Необходимо отметить, что чипсет Intel X58, использованный в архитектуре материнской платы Gigabyte GA-EX58-EXTREME, поддерживает три канала подсистемы памяти. В каждом канале может быть установлено до двух модулей. Таким образом, в Gigabyte GA-EX58-EXTREME возможна установка до шести модулей с максимальным объемом до 24 Гбайт.
Однако всем потенциально доступным объемом можно воспользоваться только при 64-разрядных операционных системах, так как наиболее распространенные 32-разрядные операционные системы поддерживают не более 4 Гбайт.
Особенности видеоподсистемы материнской платы Gigabyte GA-EX58-EXTREME рассмотрены в следующей части данной статьи.
