Расширяя линейку своих изделий, компания Gigabyte выпустила высокопроизводительную материнскую плату, получившую наименование GA-EP45-EXTREME. Она обладает оригинальной системой пассивного охлаждения и поддерживает функцию энергосбережения
Евгений Рудометов
>> Часть 1
Основные технические параметры GA-EP45-EXTREME
Внешний вид материнской платы Gigabyte GA-EP45-EXTREME и ее внешних разъемов представлены на Рис. 3 и Рис. 4.
В Таблице 1, приведены основные характеристики этой платы.

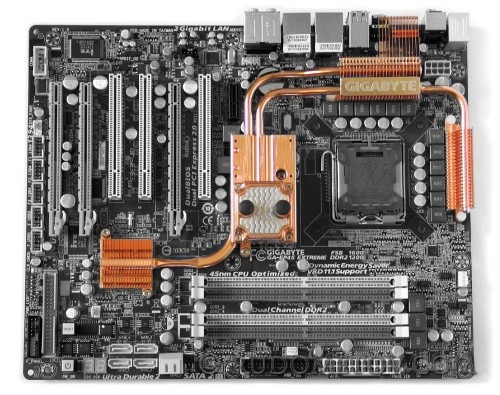

Рис. 3. Материнская плата Gigabyte GA-EP45-EXTREME
(цветом выделена система охлаждения)

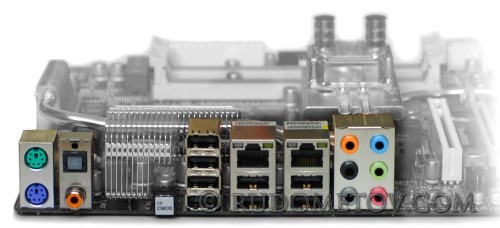

Рис. 4. Внешние разъемы материнской платы Gigabyte GA-EP45-EXTREME
Таблица 1. Основные параметры Gigabyte GA-EP45-EXTREME
| Элементы и подсистемы | Параметры |
| Процессор | IntIntel Core 2 Extreme/Duo/Quad и т.п. c LGA775 и с шиной 1600/1333/1066/800 МГц |
| FSB | 1600/1333/1066/800 МГц |
| Чипсет | iP45 (MCH) и ICH10R |
| Оперативная память | Два канала, четыре DIMM DDR2 1200/1066/800/667 SDRAM, non-ECC, Максимальный объем — до 8 Гбайт. |
| Аудио | HD Audio Realtek ALC889A, до 8 каналов |
| Дисковые подсистемы | ICH10R: 6 SATA2, SATA RAID 0/1/5/10 iTE IT8213: 1 IDE (2 устройства) с ATA-133/100/66/33 iTE IT8720: 1 floppy |
| USB 2.0 | До денадцати портов USB 2.0/1.1 |
| IEEE1394 | До трех портов IEEE1394a |
| LAN | Gigabit (10/100/1000 Mbits/sec) LAN |
| Порты задней панели | Порты PS/2 клавиатуры и мыши, Восемь портов USB 2.0/1.1, Два порта RJ45, Один Coaxial Digital Line Out, Один Optical Digital Line Out, Шесть разъемов аудио |
| Слоты | Один слот PCI Express x16, Один слот PCI Express x8, Один слот PCI Express x4, Один слот PCI Express x1, Три слота PCI |
| Форм-фактор | ATX, 305 мм х 244 мм |
Особенности архитектуры материнской платы Gigabyte GA-EP45-EXTREME рассмотрены в следующей части данной статьи.
