Расширяя линейку своих изделий, компания Gigabyte выпустила высокопроизводительную материнскую плату, получившую наименование GA-EP45-EXTREME. Она обладает оригинальной системой пассивного охлаждения и поддерживает функцию энергосбережения
Евгений Рудометов
>> Часть 2
Плата Gigabyte GA-EP45-EXTREME поддерживает работу современных процессоров Intel, включая двух и четырехъядерные модели, выполненные по технологии 45 нм. В их число входят старшие представители высокопроизводительных процессоров.
Для поддержания оптимальных тепловых режимов микросхем чипсета iP45 и элементов VRM инженеры Gigabyte использовали компактные радиаторы, соединенные тепловыми трубками (технология Silent-Pipe). При этом в конструкции радиатора на микросхеме MCH заложена возможность прменения водяного охлаждения (Рис. 5).

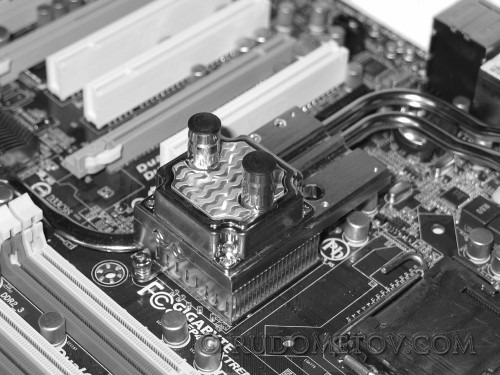

Рис. 5. Система охлаждения c возможностью водяного охлаждения
Учитывая, что водяная помпа не всегда является приемлемым решением, конструкторы предусмотрели альтернативное вариант. Этот вариант предусматривает установку дополнительного радиатора — модуль Hybrid Silent-Pipe. Обладая большой площадью и снабженный тепловыми трубками, этот модуль эффективно отводит и рассеивает тепло.

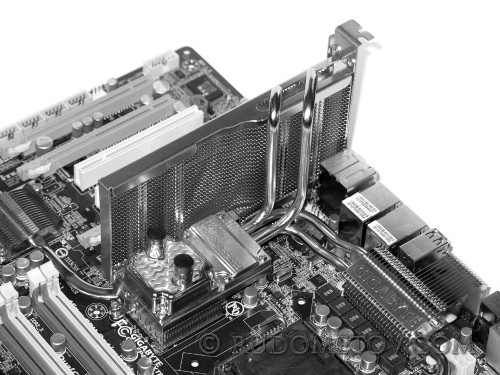

Рис. 6. Система охлаждения с дополнительным радиатором
Этот дополнительный элемент крепится посредством четырех миниатюрных винтиков к основному радиатору на микросхеме MCH (Рис. 6). Как итог, получается полностью бесшумная система охлаждения, эффективно выполняющая свои функции даже в режимах максимальной производительности.
Обеспечению высокой производительности способствует подсистема памяти, рассчитанная на использование модулей памяти DDR2 1200/1066/800/667, выбор которых зависит от частотных режимов. Максимальный объем — до 8 Гбайт. Однако эти 8 Гбайт оперативной памяти будут доступны только при использовании 64-разрядных операционных системах, так как 32-разрядные ОС ограничивают доступное пространство всего четырьмя гигабайтами (реально — даже меньше).
В архитектуре материнской платы присутствуют три слота форм-фактора PCI Express x16.
Два из них соответствуют стандарту PCI Express 2.0 и могут работать одновременно со скоростью x8 для поддержки двух видеоускорителей в режиме CrossFireX.
В режиме x16 может работать только первый слот.
Третий слот — х4. Он является разделяемым (Рис. 7). В результате при использовании третьего видеослота исключается возможность работы устройств PCI Express x1.
Архитектура материнской платы Gigabyte GA-EP45-EXTREME приведена в следующей части данной статьи.
