Расширяя линейку своих изделий, компания Gigabyte выпустила высокопроизводительную материнскую плату, получившую наименование GA-EP45-EXTREME. Она обладает оригинальной системой пассивного охлаждения и поддерживает функцию энергосбережения
Евгений Рудометов
>> Часть 3

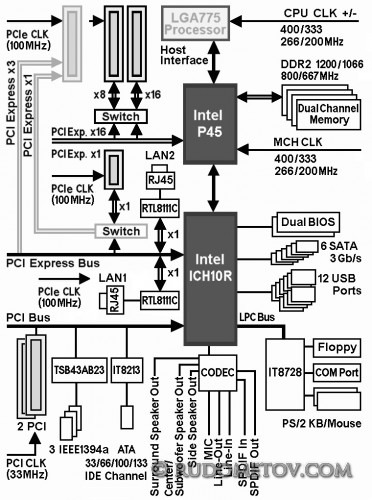

Архитектура материнской платы Gigabyte GA-EP45-EXTREME представлена на Рис. 7.
Рис. 7. Архитектура Gigabyte GA-EP45-EXTREME
За управление устройствами ввода-вывода в материнской плате Gigabyte GA-EP45-EXTREME используется микросхема ICH10R. Она кроме традиционных интерфейсов, поддерживает еще и функции RAID накопителей SATA.
О качестве аудиоподсистемы свидетельствуют данные, приведенные в Таблице 2.
Таблица 2. Параметры аудиоподсистемы
| Параметры | Значения |
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,01, −0,03 |
| Уровень шума, дБ (А) | −93,6 |
| Динамический диапазон, дБ (А) | 93,6 |
| Гармонические искажения, % | 0,003 |
| Гармонические искажения + шум, дБ (A) | −84,1 |
| Интермодуляционные искажения + шум, % | 0,007 |
| Взаимопроникновение каналов, дБ | −92,7 |
| Интермодуляции на 10 кГц, % | 0,007 |
Энергоснабжение элементов материнской платы Gigabyte GA-EP45-EXTREME осуществляется через систему импульсных преобразователей. При этом импульсный стабилизатор напряжения питания процессора использует 12-канальную схему. В каждом канале используется два полевых транзистора с пониженным сопротивлением открытого канала. В высокочастотных модулях питания используются дроссели с ферритовыми сердечниками и твердотельные конденсаторы. Здесь следует отметить, что высоконадежные конденсатоы использованы и в других частях данной материнской платы.
Встроенные в архитектуру Gigabyte GA-EP45-EXTREME средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.
Для удобства оперативного контроля на плате распаяно большое количество диагностических светодиодов. Они индицируют повышенное напряжение на процессоре, памяти, на микросхемах чипсета. Кроме того, специальные диоды сигнализируют о повышенной температуре процессора и компоненты MCH. А еще имеются диоды, показывающие повышенную частоту процессора и даже количество работающих каналов стабилизатора питания процессора.
Из важных особенностей архитектуры следует отметить Dual BIOS (использование дополнительной микросхемы с копией кода BIOS). Реализованные фирменные технологии (Virtual Dual BIOS, Q-Flash, Xpress Recovery2, Xpress Install, Easy Tune и др.) повышают потребительские свойства материнской платы. Средства overclocking позволяют расширить диапазон используемых процессоров и модулей оперативной памяти, а также увеличить производительность системы за счет увеличения тактовых частот. Для увеличения стабильности работы подсистем возможно изменение уровней напряжения питания основных подсистем.
Следует ответить, что в данной плате инженеры реализовали расширенные возможности Power Saving, предназначенные для настройки технологии Dynamic Energy Saver (Dynamic Energy Saver Advanced). Данная технология призвана обеспечить экономное использование электроэнергии за счет динамического изменения числа используемых фаз питания. В результате удается снизить энергопотребление (до 20%), и, следовательно, уменьшить уровень теплообразования.
В дополнение к перечисленным функциональным возможностям данная плата поддерживает ставшими уже традиционными операционные системы Microsoft Windows VISTA/XP/2000.
Что же касается численной оценки производительности, то она была проведена в процессе тестирования.
Результаты тестирования приведены в следующей части данной статьи.
