На основе двухъядерного процессора Intel Atom 330 и чипсета Intel 945GС Express компания Gigabyte выпустила сверхкомпактную материнскую плату GA-GC330UD
Евгений Рудометов
>> Часть 1
Итак, чипсет i945GС состоит из двух микросхем:
-
Graphics Memory Controller Hub (GMCH),
-
I/O Controller Hub (ICH).
Микросхема GMCH поддерживает процессорную шину (FSB) с частотами передачи данных 533 и 800 МГц (QPB).
Компонента GMCH имеет двухканальный встроенный контроллер памяти DDR2 SDRAM 400/533/667 МГц (non-ECC). Максимальный объем — 2 Гбайт.
Интегрированные графические средства основаны на архитектуре GMA 950 и работают на внутренней частоте 400 МГц. Имеет встроенные средства аппаратного ускорения видео стандартов HD, включая форматы 720p и 1080i.
Компонента ICH седьмой версии поддерживает традиционные интерфейсы и предусматривает подключение большого числа устройств, максимальное число которых может достигать:
-
4 SATA HDD (до 300 Мбайт/с),
-
1 PATA (IDE),
-
8 USB 2.0 (Hi-Speed, до 480 Мбит/с),
-
4 PCI Express х1 или 1 PCI Express х4,
-
6 PCI (32/33) и т. п.
Поддерживает 10/100 LAN, LPC, Intel High Definition Audio и т. п.
Максимальное значение (TDP) соответствует уровню 29,5 Вт (22,2 Вт — TDP GMCH и 3,3 Вт — TDP ICH7).

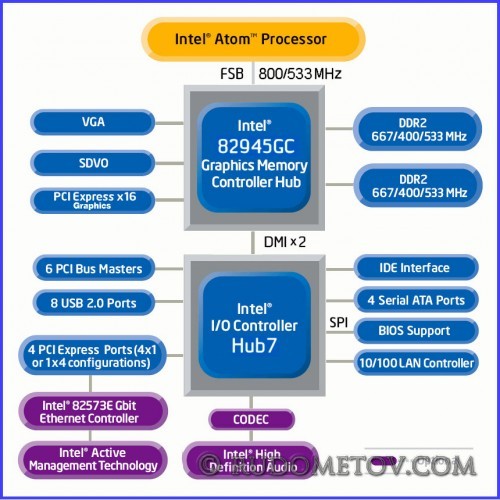

Структура компактного компьютера с чипсетом i945GС представлена на Рис. 1.
Рис. 1. Структура компактного компьютера с чипсетом i945GC
Комплект GA-GC330UD
Комплект материнской платы GA-GC330UD состоит из следующих компонентов:
-
упаковочная коробка,
-
GA-GC330UD,
-
I/O Shield,
-
кабель SATA и кабель IDE,
-
CD ROM с драйверами,
-
руководство пользователя.

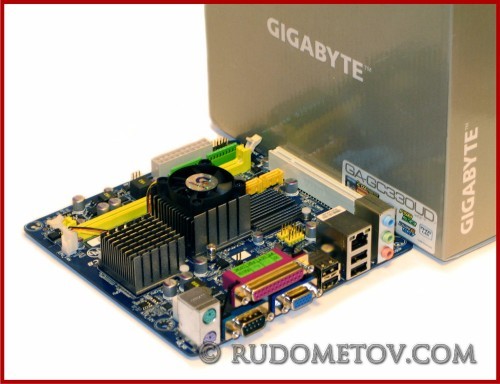

Рис. 2. Комплект материнской платы GA-GC330UD
Основные технические параметры материнской платы GA-GC330UD, созданной и выпущенной компанией Gigabyte, приведены в следующей части данной статьи.
