Для поддержки процессоров, выполненных в стандарте LGA1156, компания Gigabyte выпустила модель GA-P55-UD6, относящуюся к топовым моделям материнских плат
Евгений Рудометов
>> Часть 4
Использованная в составе материнской платы GA-P55-UD6 микросхема однокомпонентного чипсета Intel P55, кроме традиционных интерфейсов PCI, PCI Express, USB и SATA, поддерживает еще и функции RAID для накопителей SATA.
В дополнение к чипсетным портам SATA в архитектуре предусмотрены дополнительные порты благодаря микросхемам GIGABYTE SATA2 и JMB362.
Предусмотрена возможность подключения также двух устройств IDE.

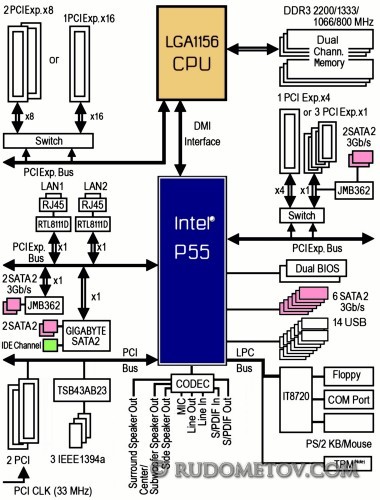

Архитектура GA-EP55-UD6 представлена на Рис. 7.
Рис. 7. Архитектура материнской платы GA-P55-UD6
В архитектуре GA-P55-UD6 используются два канала Gigabit (10/100/1000 Mbits/s) LAN. Их совместное использование позволяет повысить скорость и надежность соединений.
Для повышения надежности в архитектуре используется две микросхемы BIOS: одна из них играет роль основной, другая – резервной.
Для поддержки аудиовозможностей использован качественный аудиокодек ALC889A стандарта High Definition Audio (8 каналов, соотношение сигнал/шум микросхемы — более 104 дБ).
Следует отметить, что функциональность платы находится на очень высоком уровне благодаря большому количеству портов, выведенному на заднюю панель. Из особенностей следует отметить наличие Combo-портов, объединяющих два порта USB 2.0 со скоростными портами eSATA.

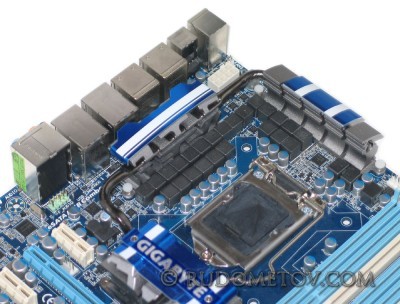

Энергоснабжение элементов материнской платы GA-P55-UD6 осуществляется через систему импульсных многофазных (многоканальных) преобразователей.
Рис. 8. Многофазный преобразователь
Для центрального процессора предусмотрена 24-фазная схема. Но половина из них является «виртуальными», полученными за счет распараллеливания двенадцати «реальных» каналов.
Индивидуальными преобразователями снабжены еще и чипсет — однофазный преобразователь, и модули памяти — двухфазный преобразователь.
Для повышения энергоэкономичности используется система динамического переключения числа активных фаз в зависимости от загрузки процессора — технология DES. Ее работа снижает еще и нагрузку на средства охлаждения.
Для удобства на плате расположены кнопки включения/выключения, перезагрузки, обнуления CMOS, а также индикатор прохождения POST. Средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.
Заключительная часть обзора материнской платы GA-P55-UD6 приведена в следующей части данной статьи.
