Для новейших процессоров AMD компания Gigabyte выпустила соответствующие модели материнских плат 900-й серии, в архитектуре которых она реализовала перспективные разработки
Евгений Рудометов
>> Часть 2
В материнских платах 900-й серии с AM3+ реализована и достаточно эффективная схема питания.
Основой этой системы уже традиционно для плат Gigabyte является оригинальная конструкторско-технологическая разработка, названная ее созателями технологией Ultra Durable 3 (рис. 5).

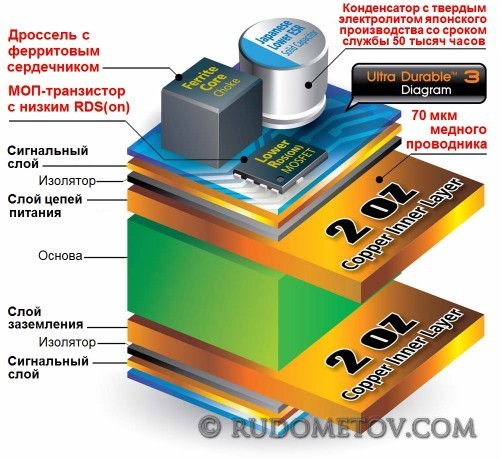

Рис. 5. Основные характеристики Ultra Durable 3
Итак, технология Ultra Durable 3 — это специальная конструкторская разработка системных плат для домашних настольных компьютеров. Согласно ее спецификации изделия Gigabyte выполнены на базе печатных плат с удвоенной толщиной слоя меди в цепях питания и заземления.
Кроме того, в составе плат с Ultra Durable 3 устанавливаются энергоэффективные дроссели с ферритовым сердечником, полевые транзисторы с низким сопротивлением канала и японские твердотельные конденсаторы (срок службы 50 тыс. час).
И конечно, стабильность работы процессора в значительной степени зависят от модуля регулятора напряжения питания процессора VRM (Voltage Regulator Module). В состав конструкцию данного модуля входят дроссели, конденсаторы, полевые транзисторы, управляющая микросхема.
Для повышение эффективности и надежности работы VRM, а также компактности, конструкторы объединили пару полевых транзисторов с управляющей микросхемой в единый модуль — драйвер MOSFET.
Кроме того, конструкторы повысили частоту работы VRM. Это увеличило эффективность преобразования и снизило пульсации, то есть повысило качество электропитания.
Для улучшения энергопитания используется улучшенная 8+2-фазная (в ряде младших моделей — 4+1-фазная) система питания. При этом число активных фаз энергопитания зависит от вычислительной нагрузки.
С помощью технологии Easy Energy Saver можно управлять энергосбережением. Для активации необходимо с помощью мышки нажать на кнопку Easy Energy Saver.
В результате пользователю предлагается выбрать один из трех готовых профилей режимов питания процессора. Данная утилита самостоятельно определит и установит оптимальный уровень напряжения питания процессора в зависимости от загрузки.
Указанная аппаратно-программная организация энергопитания в материнских платах обеспечивает следующие преимущества:
-
повышает эффективность,
-
снижает нагрузку на средства охлаждения,
-
уменьшает уровень акустического шума,
-
улучшает надежность.
Необходимо отметить, что перечисленным моделям материнских плат уделяется особое внимание обеспечению надежности.
Аппаратно-программные средства повышения надежности материнских плат 900-й серии рассмотрены в следующей части данной статьи.
