ЧИПСЕТЫ
- 113 -
Чипсеты фирмы VIA

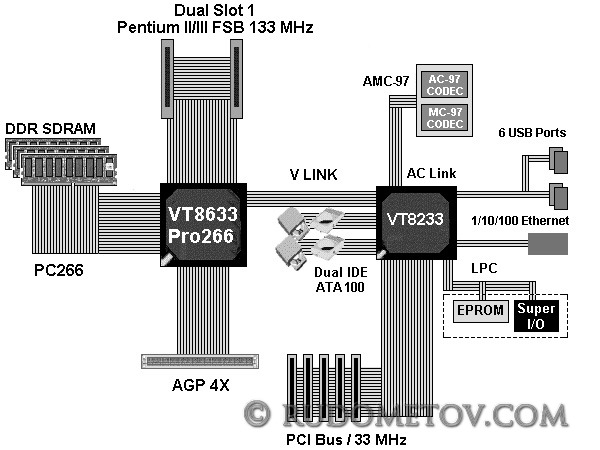

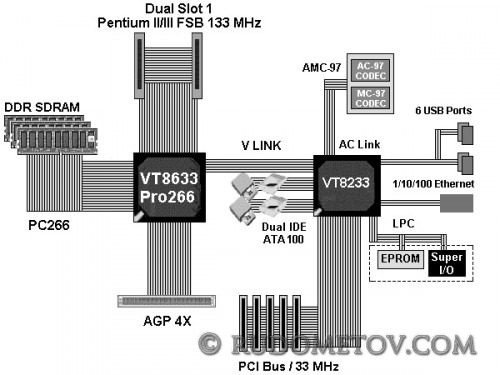

Рис. 1.56. Структура компьютера с чипсетом VIA Apollo Pro266 в двухпроцессорной конфигурации
В табл. 1.50 приведены информационные потоки чипсета VIA Apollo Pro266.
Таблица 1.50. Информационные потоки чипсета VIA Apollo Pro266
| Шины | Тактовая частота, МГц |
Передач данных за такт |
Разрядность шины, байт |
Полоса пропускания, Мбайт/с |
| FSB | 66/100/133 | 1 | 8 | 533/800/1066 |
| DDR SDRAM | 100/133 | 2 | 8 | 1600/2100 |
| AGP 2.0 2X/4X | 66/66 | 2/4 | 4 | 533/1066 |
| V-Link | 66 | 4 | 1 | 266 |
| PCI 2.2 | 33 | 1 | 4 | 133 |
Чипсет VIA Apollo Pro266 состоит из двух микросхем, выполненных в корпусах стандарта BGA: VT8633 — North Bridge, VT8233 — South Bridge.
Структура компьютера с чипсетом VIA Apollo Pro266 представлена на рис. 1.57.
VIA Apollo PM601/133
Чипсет VIA Apollo PM601 продолжает линию высокоинтегрированных изделий фирмы VIA Technologies. Как и в случае i810 Chipset и VIA Apollo MVP 4, в состав чипсета интегрированы высокопроизводительные устройства для реализации основных функций мультимедиа. Ориентирован на системы с использованием процессоров с разъемами Slot 1 и Socket 370: Celeron, Pentium II/III, VIA Cyrix III. Рассчитан на работу с частотой шины процессора 66, 100 и 133 МГц.
