Чипсеты фирмы VIA
Однако увеличение тактовой частоты ужесточает требования к дизайну материнских плат и усложняет их производство, что не способствует снижению их цены.
С целью упрощения задач, стоящих перед производителями материнских плат, конструкторы нового чипсета разработали рекомендации и создали типовой дизайн материнской платы.

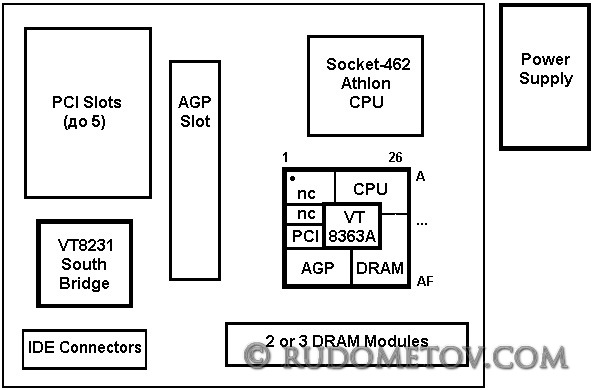

Типовой дизайн материнской платы с чипсетом с чипсетом VIA Apollo KT133A представлен на рис. 1.63.
Рис. 1.63. Tиповой дизайн материнской платы с чипсетом VIA Apollo KT133A
В 2001 году появился следующий чипсет от VIA Technologies, предназначенный для систем с процессорами типа AMD Athlon. Этим чипсетом стал VIA Apollo KТ266. Этот чипсет поддерживает частоту 133 МГц DDR (266 МГц) шины EV6, память DDR SDRAM и режимы UltraDMA/100.
VIA Apollo KT266/KT266A
Разрабатывая архитектуру VIA Apollo Pro266, специалисты фирмы VIA заложили основу чипсета сходной структуры, но ориентированного на системы с процессорами типа AMD Athlon. Для поддержки процессоров этого типа был разработан соответствующий контроллер шины Alpha EV6, вошедший в состав микросхемы North Bridge. Новая микросхема, названная VT8366, стала основой чипсета, получившего наименование VIA Apollo KT266 и официально объявленного одновременно с VIA Apollo Pro266.
Чипсет VIA Apollo KТ266 поддерживает частоту 133 МГц DDR (266 МГц) шины EV6 и память DDR SDRAM. Чипсет VIA Apollo KT266 содержит микросхему South Bridge VT8233 и унаследовал все основные параметры VIA Apollo Pro266.
В табл. 1.52 приведены сравнительные характеристики чипсетов VIA Apollo Pro266 и VIA Apollo KT266.
