ЧИПСЕТЫ
- 22 -
Чипсеты фирмы Intel
i440FX PCIset
Чипсет i440FX PCIset (i440FX) ориентирован на системы широкого спектра использования с процессорами шестого поколения. Оптимизирован для процессоров Pentium Pro и Pentium II в конфигурациях, предусматривающих использование до двух процессоров этого типа. Этот чипсет является первым набором системной логики фирмы Intel, позволяющим создавать системы с процессорами Pentium II.
Частота шины процессора (Host Bus GTL+) — до 66 МГц. Использовался полностью симметричный мультипроцессорный протокол (Full Symmetric Multi-Processor Protocol) для конфигураций с количеством процессоров до 2. Встроенный контроллер оперативной памяти поддерживает шину памяти 64/72 бит с доступом Non-Interleaved, от 8 Мбайт до 1 Гбайт памяти FPM (Fast Page Mode), EDO (Extended Data Out — Page Mode), BEDO (Extended Data Out — Burst Mode) с микросхемами 4, 16, 64 Мбит DRAM и напряжением питания 3,3/5 В, автоматическое определение типа памяти, 8 RAS Lines, ECC, Parity и т. д.
Архитектура параллельной PCI-шины (Rev. 2.1, 5 В Compliant), обеспечивает высокую производительность устройств в задачах мультимедиа. Осуществляется поддержка: Bus Master IDE, шины USB, 5 PCI-устройств (кроме Host и PCI-to-ISA I/O Bridge), SMM и т. д.
Чипсет i440FX PCIset состоит из следующих микросхем: 82441FX PCI and Memory Controller (PMC) в 208-Pin PQFP, 82442FX Data Bus Accelerator (DBX) в 208-Pin PQFP, 82371SB PCI I/O IDE Xcelerator (PIIX3).

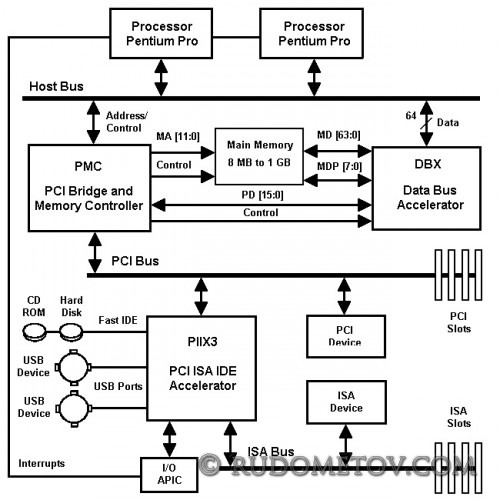

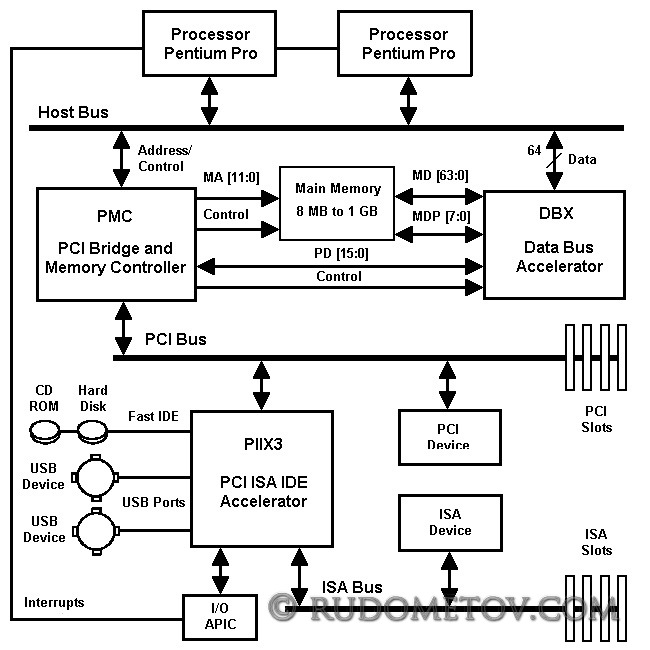

На рис. 1.5 представлена структура компьютера с чипсетом i440FX PCIset.
Рис. 1.5. Структура компьютера с чипсетом i440FX PCIset
