Чипсеты фирмы Intel
Встроенные контроллеры интерфейсов и средства управления поддерживают: AGP Rev 1.0 (4/12/96) с режимами 1X/2X (66/133 МГц, 3,3 В); AGP side-band; PCI Rev. 2.1, 3,3 и 5 В, 33 МГц, 32 бита; до 5 устройств PCI (в дополнение к I/O bridge — PIIX4/PIIX4E); Bus Mastering; UltraDMA/33; 2 порта IDE (4 IDE-устройства); 2 порта USB (до 2127 USB-устройств); System Management Bus (SMB); Power Management; ACPI power management (спецификация PC ’98 ACPI power-management) для мобильных (mobile) и настольных (desktop) систем; Wired for Management (WfM) и другие функции и устройства. Интерфейс PCI—память (PCI-to-DRAM) обеспечивает большую скорость передачи данных, которая может превышать 100 Мбайт/с при чтении (transfer rate for streaming reads) и 120 Мбайт/с при записи (transfer rate for streaming writes).
В составе систем, созданных на основе чипсета i440BX, возможно использование жестких дисков UltraDMA/66, однако работа с ними будет осуществляться в режиме UltraDMA/33.

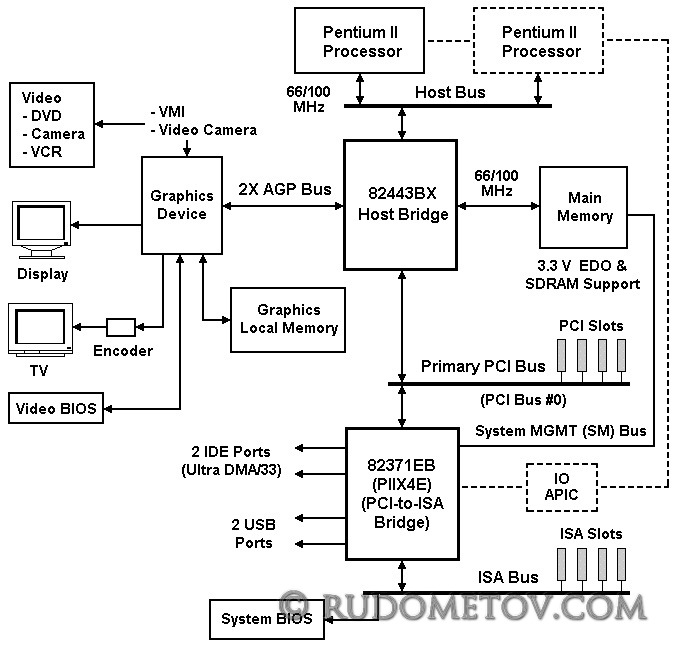

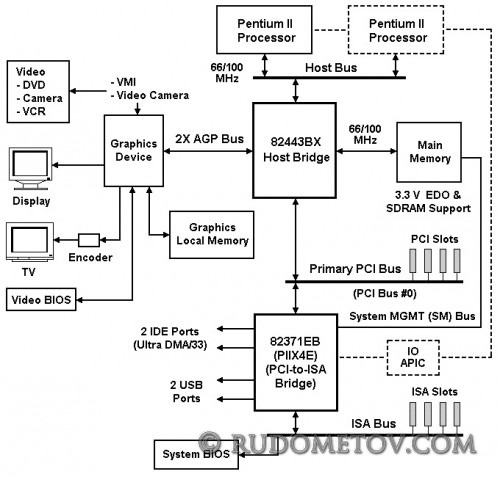

На рис. 1.7 представлена структура компьютера с чипсетом i440BX AGPset.
Рис. 1.7. Структура компьютера с чипсетом i440BX AGPset
