На основе процессора Intel Atom D425 компания Gigabyte выпустила соответствующую материнскую плату, предназначенную для рынка недорогих настольных компьютеров, ориентированных на выполнение относительно несложных задач
Евгений Рудометов
>> Часть 2
В материнской плате Gigabyte GA-D425TUD (GA-D425TUD) для охлаждения процессора Intel Atom D425 применяется небольшой радиатор с вентилятором, для микросхемы чипсета — только миниатюрный радиатор.
Подсистема памяти представлена двумя модулями стандарта DDR3.
Видеоподсистема встроена в процессор Intel Atom D425.
За управление устройствами ввода-вывода отвечает однокомпонентный чипсет Intel NM10. Его встроенными средствами поддерживаются четыре порта интерфейса Serial ATA 3 Гбит/с (SATA 3GB/s) и один порт Parallel ATA (PATA 100/66/33).
Возможна реализация RAID 0/1/JBOD.

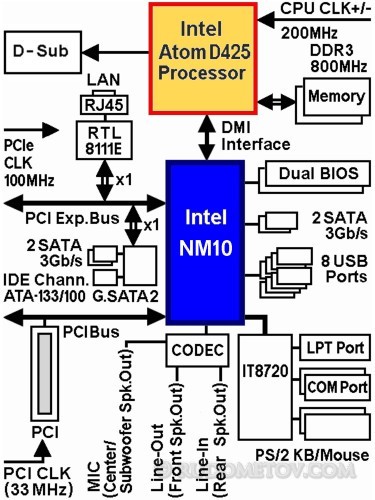

Архитектура материнской платы GA-D425TUD представлена в рис. 3.
Рис. 3. Архитектура GA-D425TUD
Из других особенностей следует отметить:
-
аудиоподсистему с реализацией Intel High Definition Audio (до 8 звуковых каналов при использовании фронтальной панели),
-
сетевой контроллер (10/100/1000 Mbit),
-
до 8 портов USB 2.0,
-
а также некогда популярные интерфейсы LPT и Com.
Остается добавить, что энергоснабжение элементов материнской платы GA-D425TUD осуществляется через систему импульсных преобразователей.
Встроенные в архитектуру GA-D425TUD средства мониторинга предоставляют возможность контроля основных параметров.
А традиционные фирменные средства облегчают настройку и эксплуатацию компьютера.
Оценка производительности материнской платы GA-D425TUD была выполнена в процессе тестирования.
Подробности и результаты тестирования материнской платы GA-D425TUD рассмотрены в следующей части данной статьи.
