Технология DWDM
В настоящее время сети нередко объединяют большое количество компьютеров, удаленных друг от друга на значительные расстояния. Это приводит к необходимости прокладки сравнительно длинных линий связи, что сказывается на стоимости организации и эксплуатации сети.
Один из способов снижения общих расходов — использование методов уплотнения информации. Это позволяет не только уменьшить количество линий передачи, но и увеличить пропускную способность.
В оптических системах передачи применяются те же методы образования многоканальной связи, что и в обычных системах передачи по электрическому кабелю. К ним относятся хорошо отработанные методы частотного и временного разделения каналов. Во всех случаях оптической передачи информации обеспечивается модуляции несущего информацию оптического луча. В промодулированном виде световой сигнал передается по оптическому каналу, представленному кварцевым волокном. В результате обеспечивается передача огромных потоков информации.
Сознавая перспективность оптических технологий, многие компании ведут интенсивные исследования, связанные с их развитием. Реализацией полученных результатов становятся соответствующая продукция.
В качестве примера можно привести оптические средства передачи данных компании Cisco, являющейся признанным мировым лидером в области сетевых технологий. В добавление традиционных компонентам, к которым относятся волоконно-оптические кабели, лазерные светодиодные (излучающие) и фотодиодные (принимающие) преобразователи, компания Cisco представила на рынок очередные изделия, относящиеся к построению DWDM-сетей. Здесь необходимо напомнить, что DWDM означает Dense Wavelength Division Multiplexing — спектральное уплотнение каналов.
Принцип работы системы со спектральным уплотнением каналов довольно прост. Заключается он в использовании большого количества лазерных лучей. Данные лучи с разными длинами волн, где каждая длина волны несет свою информацию, вводятся в световод через специальное устройство, так называемый мультиплексор. Далее сигналы усиливаются оптическим усилителем и передаются по волоконной линии нередко на большое расстояние. На другом конце расположен демультиплексор — устройство, разделяющее оптические каналы. Благодаря такой схеме по одному световоду можно одновременно передавать очень большое количество информационных каналов (Рис. 3), что обеспечивает очень высокие показатели пропускной способности.

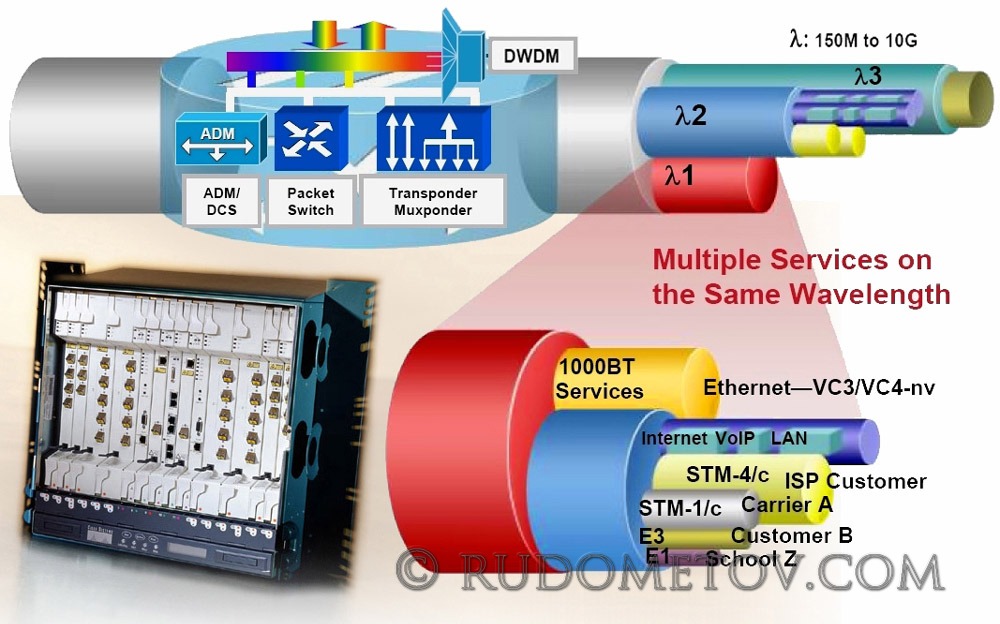

Рис. 3. Обработка информации и передача данных с помощью модуля DWDM
Итак, технология DWDM обеспечивает мультиплексирование и передачу данных по оптическому каналу нескольких сигналов от разных источников. При этом каждый сигнал передается на своей длине волны, в результате чего по одному оптоволокну может передаваться более 1000 каналов информации. Остается добавить, что в кабелях может использоваться более десятка стандартных жил оптоволокна (Рис. 1 и Рис. 2).
В основу решений DWDM-сетей положена мультисервисная транспортная платформа Cisco ONS 15454 MSTP. Эта платформа использует новейшие оптические усилители, мультиплексоры и перенастраиваемые транспондеры (transponder от transmitter-responder — передатчик-ответчик).
Аппаратная функциональность DWDM-платформы Cisco ONS 15454 MSTP включает транспондерные карты, макспондеры (позволяют организовать одновременную передачу 4 потоков STM-16 на одной длине волны), усовершенствованные усилители, гибкие оптические мультиплексоры ввода/вывода (Рис. 3).
Среди совместно используемых элементов следует отметить 40-канальный настраиваемый оптический mesh-мультиплексор ввода/вывода (ROADM — Reconfigurable Optical Add-Drop Multiplexer), поддерживающий от 2 до 8 направлений в DWDM–системе, карты Ethernet Xponder и систему мультисервисной агрегации SONET/SDH на базе карты MSPP-on-a-Blade.
Cisco Mesh ROADM обеспечивает переход от линейных и кольцевых сетей DWDM к более эффективным полносвязным (Mesh) оптическим сетям DWDM при одновременном упрощении управления, активации услуг и диагностики. Cisco Ethernet Xponder позволяет агрегировать потоки Ethernet со скоростями от 1 Мбит/с до 1 Гбит/с в оптические каналы 10Гбит/с. При этом, как утверждают специалисты Cisco, у компании есть средства, обеспечивающие передачу по каждой оптоволоконной паре до 32 каналов по 10 Гбит/с, что значительно больше традиционных 1 Гбит по витой паре.
Не перечисляя все остальные компоненты, необходимо отметить, что Cisco предлагает полностью законченные решения. Такие решения позволяют создавать многоцелевые сети, реализующие большое количество функций, включая IP-телефонию.
В следующей части данной статьи рассмотрены некоторые особенности распространенных программных средств IP-телефонии.
