На основе чипсета AMD 870 компания Gigabyte выпустила очередную материнскую плату, обеспечивающую поддержку процессоров AMD Phenom II / Athlon II стандарта AM3
Евгений Рудометов
>> Часть 1
В материнской плате GA-870A-UD3, созданной и выпущенной компанией Gigabyte, для повышения надежности и уменьшения теплообразования используются проводники удвоенной толщины и твердотельные конденсаторы. В цепях электропитания — транзисторы с пониженным сопротивлением каналов и ферритовые дроссели с низкими потерями. Все это обеспечивает существенное снижение рабочей температуры компьютера, повышение энергоэффективности и улучшение стабильности работы системы, как в штатных режимах, так и в условиях разгона.
Микросхемы чипсета AMD 870 снабжены лишь небольшими радиаторами, что вполне достаточно для обеспечения нормальной работы.
Материнская плата GA-870A-UD3 рассчитана на процессоры AMD линеек AMD Phenom II и Athlon II, включая топовые модели. В их число входят и высокопроизводительные шестиядерные процессоры, например, такие как AMD Phenom II X6 1090T. Основными характеристиками данной модели являются: полупроводниковая технология — 45 нм, число процессорных ядер — 6, частота работы процессорных ядер — 3,2 ГГц, объем кэш-памяти третьего уровня (L3) — 6 Мбайт, объем кэш-памяти второго уровня (L2) — 6 x 512 Кбайт.
Перечисленные модели процессоров AMD могут быть установлены в соответствующий разъем (сокет) стандарта AM3 (рис. 2).
Здесь следует отметить, что в конструктиве своих процессоров компания AMD для их подключения продолжает использовать традиционные решения, предусматривающие «ножки», а не контактные площадки, используемые основным конкурентом данной компании в области разработки и выпуска процессоров. Остается добавить, что каждое из указанных решений обладает своими достоинствами и, конечно, недостатками.

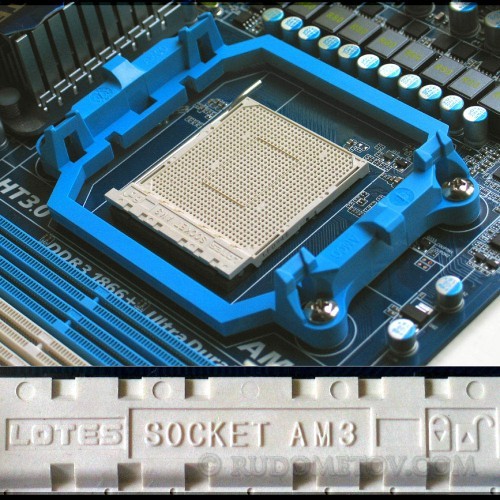

Рис. 2. Процессорный разъем платы GA-870A-UD3
В двухканальной подсистеме памяти могут использоваться до четырех модулей памяти. Конструкторы GA-870A-UD3 рекомендуют использовать модули DDR3-1866/1333/1066 (модули памяти на частоте 1866 МГц — в режимах оверклокинга).
В архитектуре материнской платы присутствуют два видеослота конструктива PCI Express x16. При этом один из них рассчитан на режим PCI Express x16, второй — PCI Express x4.
Из особенностей архитектуры GA-870A-UD3 следует отметить, что микросхемы чипсета традиционно поддерживают интерфейсы PCI, PCI Express, USB и SATA.
В дополнение к чипсету в составе Gigabyte GA-870A-UD3 используется ряд специализированных микросхем. Например, с их помощью реализуются функции: аудио, сети, IDE, SATA 3Gbit/s, eSATA 3Gbit/s, FireWire, USB 3.0.
Энергопитание осуществляется через довольно сложную систему импульсных многофазных преобразователей с изменением числа активных фаз в зависимости от загрузки процессора (технология Dynamic Energy Saver 2). Это уменьшает энергопотребление, а, следовательно, и теплообразование.
Остается добавить, что в системе энергопитания применена 8+2-фазная схема.
Дополнительные подробности архитектуры материнской платы GA-870A-UD3, созданной и выпущенной компанией Gigabyte, представлены в следующей части данной статьи.
>> Часть 3
