Используя интеловский чипсет P45, компания Gigabyte разработала и выпустила материнскую плату с функцией энергосбережения и пассивной системой охлаждения основных компонентов
Евгений Рудометов
>> Часть 1
Внешний вид материнской платы Gigabyte GA-EP45-EXTREME, созданной на основе чипсета Intel P45, представлен на рис. 2, вид внешних разъемов — на рис. 3, основные характеристики — в таблице 1.

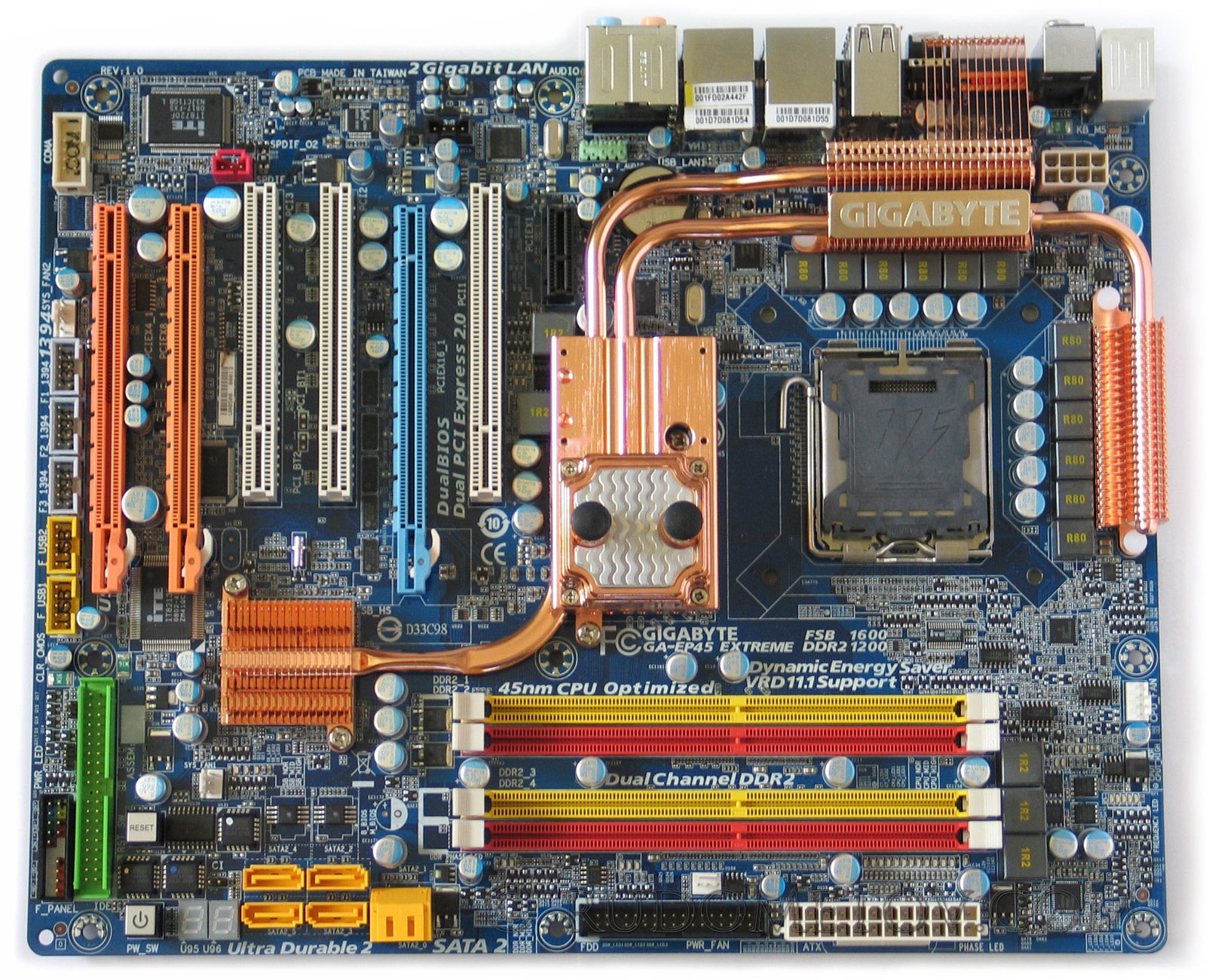

Рис. 2. Внешний вид платы Gigabyte GA-EP45-EXTREME

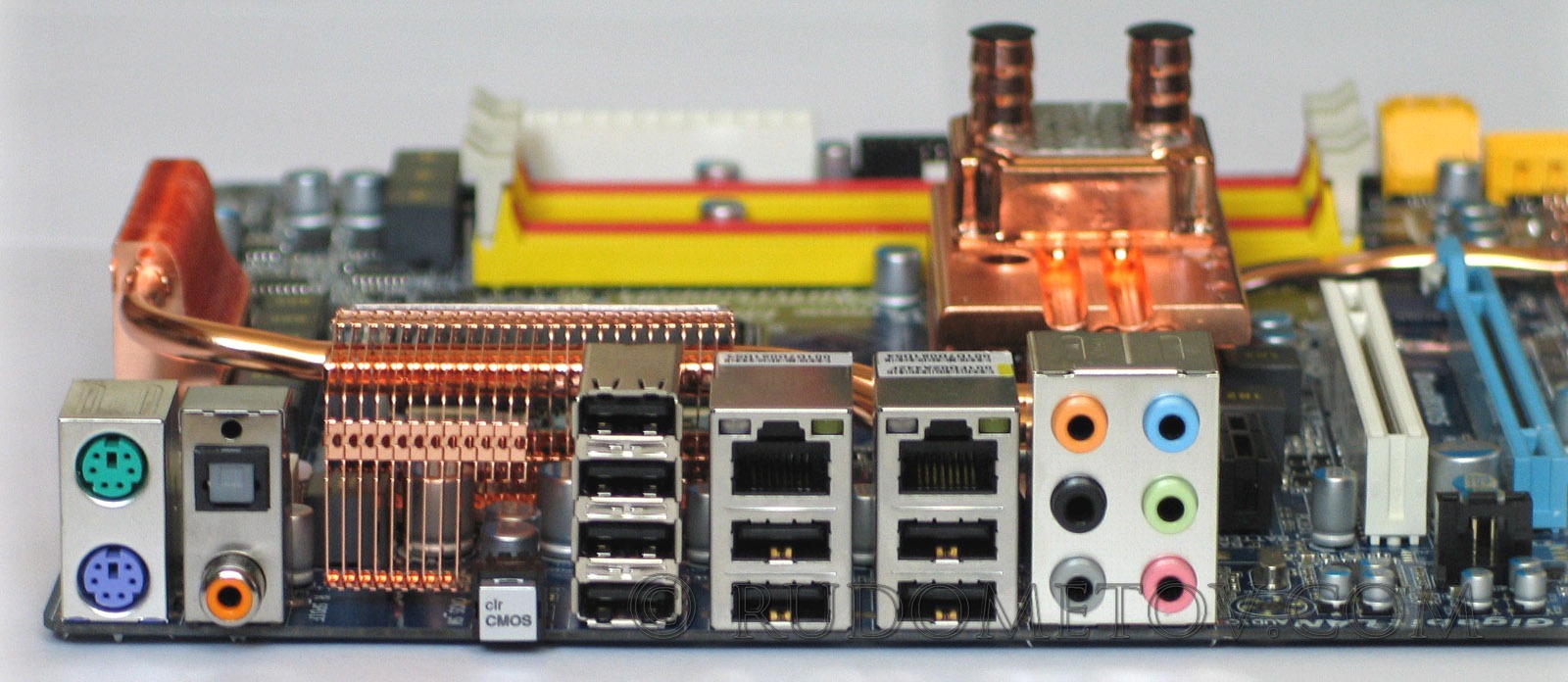

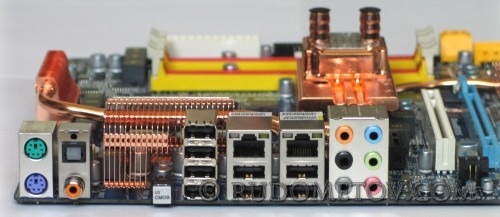

Рис. 3. Внешние разъемы Gigabyte GA-EP45-EXTREME
Таблица 1. Основные параметры Gigabyte GA-EP45-EXTREME
| Элементы и подсистемы | Параметры |
| Процессор | Intel Core 2 Extreme/Duo/Quad и т.п. c LGA775 |
| FSB | 1600/1333/1066/800 МГц |
| Чипсет | MCH – iP45, ICH – ICH10R |
| Оперативная память | Два канала, четыре DIMM DDR2 1200/1066/800/667 SDRAM, non-ECC, Максимальный объем — до 8 Гбайт. |
| Аудио | HD Audio Realtek ALC889A, до 8 каналов |
| Дисковые подсистемы | ICH10R: 6 SATA2, SATA RAID 0/1/5/10 iTE IT8213: 1 IDE (2 устройства) с ATA-133/100/66/33 iTE IT8720: 1 floppy |
| USB 2.0 | До 12 USB 2.0/1.1 |
| IEEE1394 | До 3 IEEE1394a |
| LAN | Gigabit (10/100/1000 Mbits/sec) LAN |
| Порты задней панели | 2 PS/2 клавиатуры и мыши, 8 USB 2.0/1.1, 2 RJ45, 1 Coaxial Digital Line Out, 1 Optical Digital Line Out, 6 Аудио |
| Слоты | 1 PCI Express x16, 1 PCI Express x8, 1 PCI Express x4, 1 PCI Express x1, 3 PCI |
| Форм-фактор | ATX, 305 мм х 244 мм |
Особенности архитектуры материнской платы Gigabyte GA-EP45-EXTREME рассмотрены в следующей части данной статьи.
