Для систем с процессорами Ivy Bridge компания GIGABYTE выпустила материнскую плату GA-Z77X-UD5H, относящуюся к изделиям верхнего уровня
Евгений Рудометов
>> Часть 1
Материнская плата GA-Z77X-UD5H, созданная и выпущенная компанией Gigabyte, ориентирована на поддержку новейших двух- и четырехъядерных процессоров третьего поколения Intel Core, созданных по технологии 22 нм и выполненых в стандарте LGA1155. Однако следует отметить, что данной материнской платой обеспечена поддержка и процессоров второго поколения Intel Core, созданных по технологии 32 нм и выполненных в том же стандарте LGA1155.
Остается добавить, что перечень совместимых моделей процессоров приведен на фирменном сайте производителя GA-Z77X-UD5H.
Двухканальная подсистема оперативной памяти материнской платы GA-Z77X-UD5H представлена четырьмя слотами для модулей DIMM DDR3-1600/1333/1066 МГц без коррекции ошибок (non-ECC). В режиме разгона возможно использование модулей DDR3-2400 МГц.
Максимальный объем модулей оперативной памяти составляет 32 Гбайт, но в случае 32-разрядных операционных систем поддерживается только 4 Гбайт. Остается отметить, что соответствующие цепи управления подсистемой памяти, как и в предшествующих моделях, входят не в состав чипсета, а в состав полупроводникового кристалла процессора.
Оценивая особенности GA-Z77X-UD5H, необходимо подчеркнуть, что конструкторы Gigabyte реализовали три видеослота конструктива PCI Express x16 (Рис. 2).
Наличие нескольких видеослотов предоставляет поддержку режимов ATI CrossFireX / NVIDIA SLI, обеспечивающего одновременную работу видеоадаптеров, участвующих в формировании одного изображения. Это значительно увеличивает производительность видеоподсистемы, а следовательно, сокращает время обработки и вывода генерируемых видеоданных.

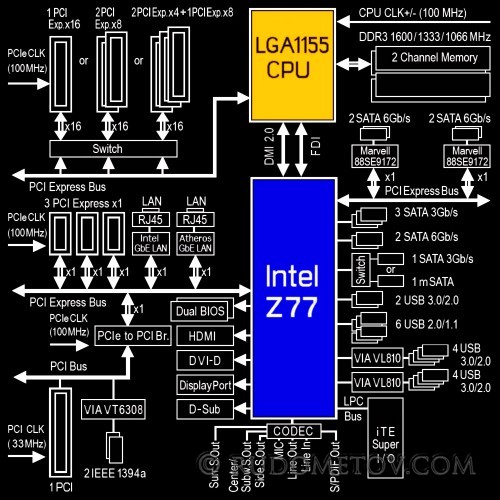

Реализация нескольких видеослотов в GA-Z77X-UD5H понятна из архитектуры, представленной на рис. 2.
Рис. 2. Архитектура компьютера с материнской платой GA-Z77X-UD5H
Дисковая подсистема накопителей информации, поддержанная возможностями чипсета Intel Z77, обеспечена тремя портами SATA 3 Gbit/s и двумя портами SATA 6 Gbit/s.
Средствами дополнительных микросхем число портов SATA 3 Gbit/s и SATA 6 Gbit/s на GA-Z77X-UD5H увеличено. При этом один из портов — mSATA 3Gb/s, который предназначен для миниатюрного модуля mSSD, устанавливаемого в специальный разъем и увеличивающего скорость работы системы.
А еще можно воспользоваться и функциями RAID с режимами 0, 1, 5, 0+1 (10). Это расширяет возможности дисковой подсистемы, обеспечивая повышение скорости ее работы и/или повышение надежности.
Остальные подробности архитектуры и компонентов материнской платы GA-Z77X-UD5H — в следующей части данной статьи.
