Компания Gigabyte на основе чипсета Intel X58 выпустила очередную материнскую плату, относящуюся к изделиям High-End и обладающую широким набором функциональных возможностей
Евгений Рудометов
>> Часть 3
Архитектура материнской платы Gigabyte GA-X58A-UD9 (GA-X58A-UD9) представлена на рис. 3, а на рис. 4 приведена структура и основные элементы данной платы.

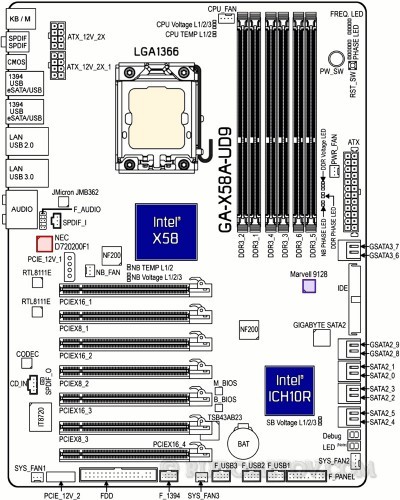

Рис. 4. Структура и основные элементы GA-X58A-UD9
Используемые в составе материнской платы контроллер NEC D720200F1 обеспечивает поддержку USB 3.0 с пропускной способностью — до 5 Гбит/с. При этом реализованная функция GIGABYTE 3x USB Power Boost обеспечивает совместимость, энергоэффективность и стабильность USB-соединения, в том числе для устройств, которые отличаются повышенным энергопотреблением.
Энергоснабжение элементов материнской платы Gigabyte GA-X58A-UD9 осуществляется через систему импульсных преобразователей. Технология снижения энергопотребления Dynamic Energy Saver 2, предусматривающая 6-ти ступенчатое аппаратное переключение режимов энергопотребления. Интеллектуальный 24-фазный преобразователь питания с возможностью работы дублированных 12-ти фазных схем, обеспечивает надежное энергопитание для экстремального разгона 6-ядерных моделей (рис. 5).

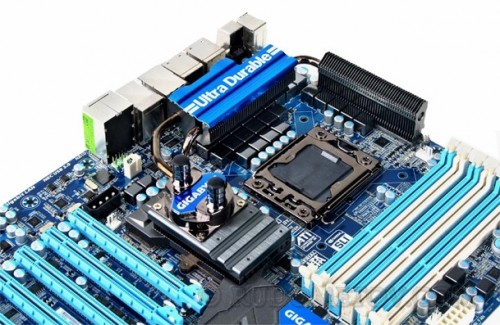

Рис. 5. Фрагмент платы GA-X58A-UD9
Кнопки включения/перезагрузки/обнуления CMOS расположены на плате
Встроенные в архитектуру GA-X58A-UD9 средства мониторинга обеспечивают контроль напряжений, температуры, вращения вентиляторов.
В дополнение к аппаратным средствам в GA-X58A-UD9 традиционно реализован и ряд фирменных программных разработок, расширяющих возможности, облегчающих настройку и эксплуатацию компьютерных систем.
Некоторые подробности архитектуры, структуры и основных компонентов материнской платы GA-X58A-UD9 рассмотрены в следующей части данной статьи.
