Емкостные параметры внешнего накопителя FreeAgent GoFlex Desk возрастут, если заменить входящий в его состав жесткий диск на более емкую модель
Евгений Рудометов
>> Часть 2
После извлечения контейнера из корпуса накопителя, снятия четырех мягких шайб и откручивания скрытых под ними винтов жесткий диск легко извлекается.
На рис. 7 представлены лицевая и обратная стороны металлического контейнера, извлеченного из корпуса накопителя GoFlex Desk с HDD 1 Тбайт.

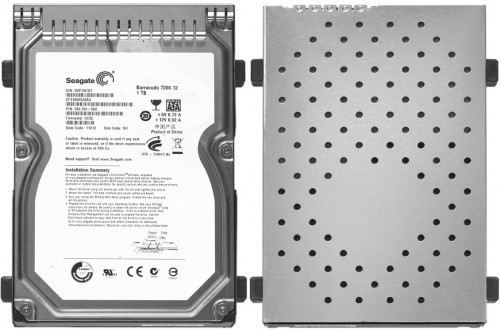

Рис. 7. Лицевая и обратная стороны контейнера с HDD 1 Тбайт
На место HDD 1 Тбайт помещается более емкая модель жесткого диска. В описываемом эксперименте моделью более емкого жесткого диска послужил Enterprise Capacity 3.5 HDD 6TB (модель HDD ST6000NM0024). Внешний вид и основные параметры данного жесткого диска, заявленные производителем, представлены на рис. 8 и в таблице 1.

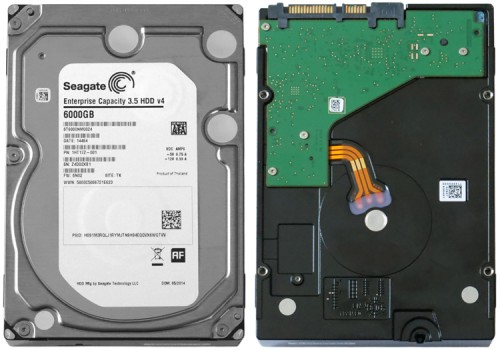

Рис. 8. Жесткий диск Enteprise Capacity 3.5 HDD 6TB
Таблица 1. Основные параметры HDD ST6000NM0024
| Информационная емкость, Тбайт | 6 | |
| Форм-фактор, дюймов | 3,5 | |
| Количество дисков/головок, шт | 6/12 | |
| Скорость вращения дисков, об/мин | 7200 | |
| Интерфейс подключения | SATA 6Gb/s | |
| Объем кэш-памяти, Мбайт | 128 | |
| Размер сектора, байт | 4096 | |
| Плотность информации, Гбит/кВ.дюйм | 633 | |
| Скоростные параметры |
Интерфейс, Гбит/с | 6 (макс.) |
| Диски, Мбит/с | 2317 (макс.) | |
| Задержка, мс | 4,16 | |
| Энергопотребление, Вт |
В режиме простоя | 8,0 (среднее) |
| Произвольное чтение | 10,62 | |
| Ударопрочность, (2 мс), G |
Режим чтения | 70 |
| Режим записи | 40 | |
| При хранении | 250 | |
| Диапазон температур, °C |
Режим работы | От 0 до 60 |
| При хранении | От -40 до 70 | |
| Уровень шума, Белл |
На холостом ходу | 2,8 (тип.) / 3,0 (макс.) |
| Режим поиска | 3,2 (тип.) / 3.4 (макс.) | |
| Время во вкл. состоянии, час | 8760 | |
| Габариты, мм | 147х101,85х26,1 | |
| Вес, г | 780 | |
| Число парковок головок, циклов | 600 000 | |
| Время наработки на отказ (MTBF), час | 2 000 000 | |
| Годовая интенсивность отказов, % | 0,44 | |
| Гарантийный срок, лет | 5 | |
В конструкции модели ST6000NM0024 семейства Enterprise Capacity 3.5 HDD использованы шесть магнитных дисков. Каждый из этих дисков вмещает по 1000 Гбайт информации с плотностью записи информации 633 Гбит на квадратный дюйм. Объединение в одном устройстве шести таких дисков позволило конструкторам компании достичь информационного объема в 6 Тбайт (6000 Гбайт), означающего возможность хранения до шести триллионов байт (6 000 000 000 000 байт). Из других важнейших характеристик следует отметить: скорость вращения магнитных дисков составляет 7200 об/мин, максимальная постоянная скорость передачи данных по внешнему диаметру — 216 Мбайт/с, уровень шума от работающего диска — не более 34 дБ. Допустимое время во включенном состоянии — 1 год (8760 часов), то есть накопитель предназначен для непрерывной работы 24 часа в сутки и семь дней в неделю. Время наработки на отказ (MTBF) — 2 000 000 часов (в некоторых документах приводится значение 1 400 000 часов), гарантированное число циклов парковок магнитных головок — 600 000. В процессе работы допускается увеличение температуры корпуса накопителя до +60 °C без ухудшения объявленных значений технических и эксплуатационных параметров.
На рис. 9 представлен HDD ST6000NM0024 в контейнере перед установкой в корпус накопителя GoFlex Desk.

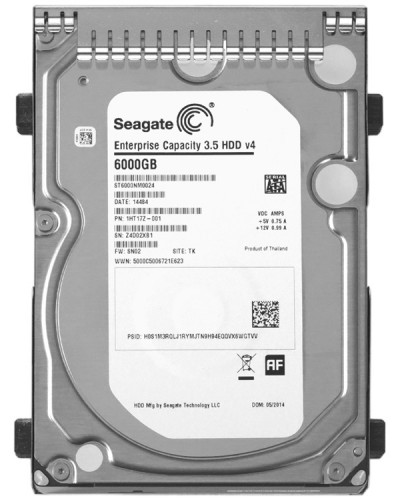

Рис. 9. Контейнер с HDD 6 Тбайт
Окончательная сборка осуществляется в обратном порядке. Как последний, заключительный, этап апгрейда, собранный накопитель GoFlex Desk после выполненной модернизации был подвергнут еще и соответствующему тестированию.
В следующей части данной статьи описаны использованные в тестировании инструменты и приведены полученные результаты тестирования модернизированного накопителя GoFlex Desk.
